剛性防水套管是建筑工程中用于管道穿越墻體的重要組件,它確保了墻體的完整性和防水性能。根據國家建筑標準設計圖集02S404或S312標準,剛性防水套管的規格通常從DN50mm至DN3200mm不等,適用于鋼管和PP管等不同材質的管道。

在選擇剛性防水套管時,需要考慮以下因素:

- **墻體的厚度和材料**:確保剛性防水套管可以完全嵌入墻體中。

- **管道的類型和尺寸**:以確定所需的剛性防水套管公稱直徑。

- **管道是否會受到振動或溫度變化的影響**。

- **防水要求和密封性能**。

- **工程的具體環境和安裝條件**。

剛性防水套管的長度通常為300mm,這是為了確保套管能夠完全嵌入墻體中,并且在墻體的兩側都有足夠的長度進行固定和密封。在圖集中,DN代表公稱直徑,即型號,例如DN100的剛性防水套管,其管道內徑為100mm。根據規定,內徑為100mm的鋼管厚度為4mm,因此管道外徑為108mm。為了能夠順利穿過防水套管,壓蓋的內徑規定為114mm。

施工過程中,如果發現預埋剛性防水套管的長度與定額含量不符,可以根據實際長度進行調整。這可能涉及到對定額含量的調整,或者與甲方協商確定計價方式。重要的是確保剛性防水套管的長度滿足結構和功能需求,同時符合相關的建筑規范和標準。

剛性防水套管的材質通常為A3鋼,翼環和剛性防水套管的焊接使用T42焊條。剛性防水套管穿墻處的墻壁,如果遇到非混凝土墻壁時應改用混凝土墻壁,其澆注混凝土范圍,I剛性防水套管應比翼環直徑(D4)大200mm,并且須將剛性防水套管一次澆固于墻內。剛性防水套管內的填料應緊密搗實。防水套管處的混凝土墻厚,應不小于200mm。

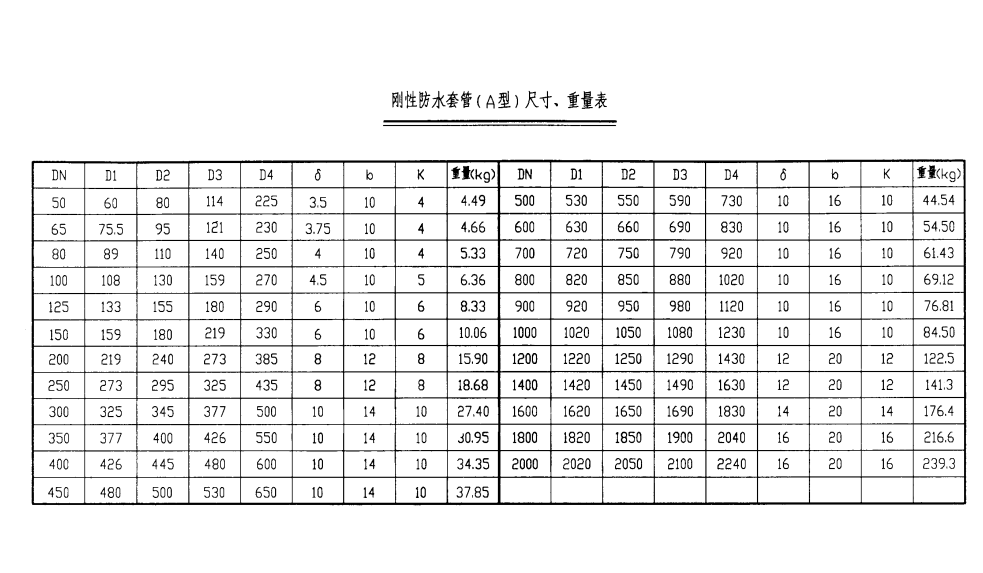

上海2024剛性防水套管規格

剛性防水套管的長度和規格選擇是一個需要綜合考慮設計、施工和結構需求的過程。合理的設計和正確的施工,可以確保剛性防水套管在建筑工程中發揮其應有的作用,提供有效的防水保護,并**結構的穩定性和安全性。
