電氣穿墻套管預埋是建筑施工中電路布線的一個重要環節,家庭裝修和商業場所的電氣安裝中都有廣泛應用。它的預埋示意圖對于確保電線電纜的安全性和整體美觀度起著至關重要的作用。作為防水套管生產廠家技術員的小編Aofan將詳細介紹電氣穿墻套管預埋示意圖的制作步驟和注意事項。

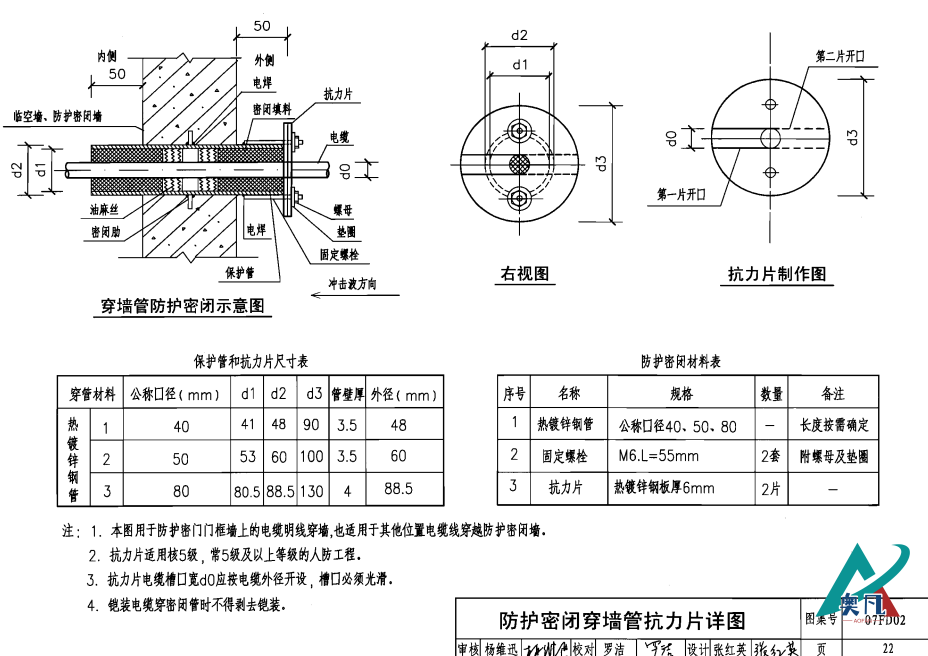

防護密閉穿墻管抗力片詳圖

制作電氣穿墻套管預埋示意圖需要先了解建筑結構和電路布線的具體要求。通過與電氣工程師、建筑師溝通,**建筑平面圖、剖面圖以及電氣布線圖等相關資料。這些資料將成為我們制作預埋示意圖的重要依據。
    根據建筑結構和電線電纜布線的需求,將建筑平面圖和剖面圖放大到合適的比例。1:100或1:50比例的放大倍數比較常見,但具體倍數可以根據實際需要進行調整。將放大后的圖紙保存為電子文件,以便后續的修改和打印。
進行預埋示意圖的制作過程中,需注意以下幾點事項:
    1. 標注電線電纜的類型和規格。根據設計要求,預埋示意圖中清晰標注每根電線電纜的類型、規格和用途等信息。這將有助于電工在布線時選擇正確的電線電纜,并確保電路的安全性和穩定性。
    2. 清晰標注管道尺寸和位置。預埋示意圖中,要清楚標注電氣穿墻套管的尺寸和位置?？梢允褂貌煌€型或顏色的標注符號,以區分不同類型的電氣穿墻套管,如照明線路電氣穿墻套管、插座線路電氣穿墻套管等。還需標注電氣穿墻套管的高度位置,確保電工在施工時能準確地找到穿墻套管的位置。
    3. 標注穿墻套管的連接方式。根據實際情況,標注穿墻套管的連接方式。如使用螺栓固定、焊接或膠水粘接等方式連接電氣穿墻套管。這將有助于電工在施工時選擇正確的連接方式,確保套管的牢固性和穩定性。
    4. 標注穿墻套管的出入口位置。預埋示意圖中,清晰標注電氣穿墻套管的出入口位置。這將有助于電工在布線時選擇合適的進出電線電纜的位置,方便后續的維護和檢修工作。
    制作預埋示意圖完成后,需要仔細檢查圖紙的準確性和完整性。確保所有的電線電纜、電氣穿墻套管和連接方式等細節都正確標注,并符合建筑與電氣工程的要求。若發現問題或遺漏,及時進行修改和調整。
制作完成的預埋示意圖應進行打印和保存。可以選擇將其保存為電子文件,以備將來的修改和使用,也可以進行紙質打印,方便工地上的電工和施工人員查閱使用。
制作電氣穿墻套管預埋示意圖是確保電路安全和美觀的重要步驟。通過準確地標注電線電纜的類型、規格和電氣穿墻套管的尺寸位置,以及連接方式和出入口位置等細節,能夠使電氣布線工作更有效、更安全,更美觀。
