剛性防水套管是一種給排水管道,消防等管道保護套管,通常用于固定、保護和增強在各種環境中的管道。剛性防水套管的符號可以通過正式的繪圖標準體現出來,常用于建筑圖紙、電纜配線圖中。以下是剛性防水套管的圖例符號及其相關的解釋。

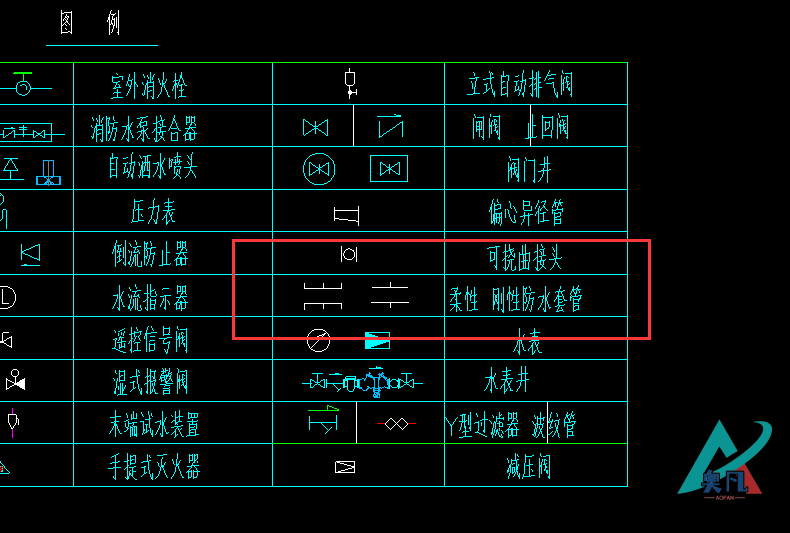

剛性防水套管圖例符號

直線:

表示剛性防水套管的直線段。

弧線:

表示剛性防水套管的彎曲部分或彎曲處變化的方向。

T型連接:

表示兩條剛性防水套管的連接處。

Y型連接:

表示三條剛性防水套管連接的交匯處。

十字型連接:

表示四條剛性防水套管交匯處的連接。

斜線、豎線和橫線:

表示剛性防水套管的不同角度或不同方向的延伸部分。

圓圈:

表示連接方法的指示符號,如固定卡箍、螺栓等。

剛性防水套管圖例符號是在建筑圖紙和電纜配線圖中表達和表示剛性防水套管的一種標準符號。符號的應用可以幫助工程師和管道施工人員準確理解、布置和連接剛性防水套管。應用中,應注意選擇正確的符號、正確寫明規格說明和建立相關圖例,以確保剛性防水套管的正確使用和施工過程的順利進行。
