人防工程中的防護密閉套管是用于保護管道和設施的裝置,可以確保人防地下室結構中的防護墻的完整性和安全性。根據執行標準07FS02《防空地下室給排水設施安裝》圖集尺寸制作的要求,防護密閉套管可以根據使用要求的不同分為六種類型:A型、B型、C型、D型、E型和F型。

1.A型防護密閉套管,它主要由鋼套管和翼環組成。A型套管適用于穿透鋼塑復合管的管道,提供了對管道的防護和密閉。

2.B型防護密閉套管,它由鋼套管、翼環和擋圈組成。B型套管適用于穿鋼管的管道,可以確保管道在人防工程中的運行和使用的安全性。

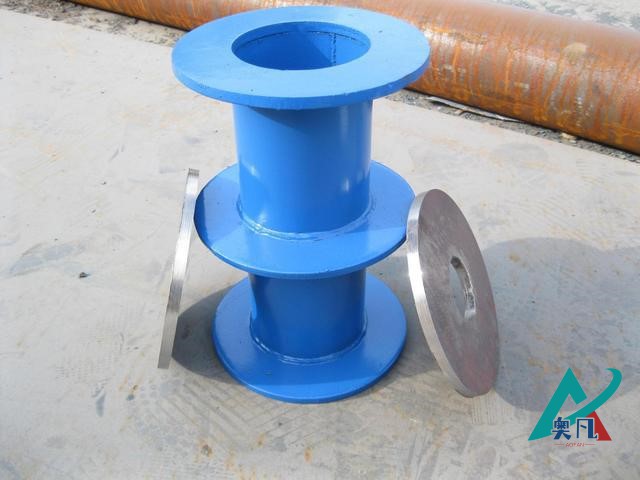

防護密閉套管A/B型

3.C型防護密閉套管由鋼套管、翼環、擋板和固定法蘭組成。C型套管主要適用于穿透鋼塑復合管的管道,提供了更**的防護和支撐。

4.D型防護密閉套管由鋼套管、翼環、擋圈、擋板和固定法蘭組成。D型套管適用于穿鋼管的管道,在管道的安裝和運行中起到了更加重要的作用。

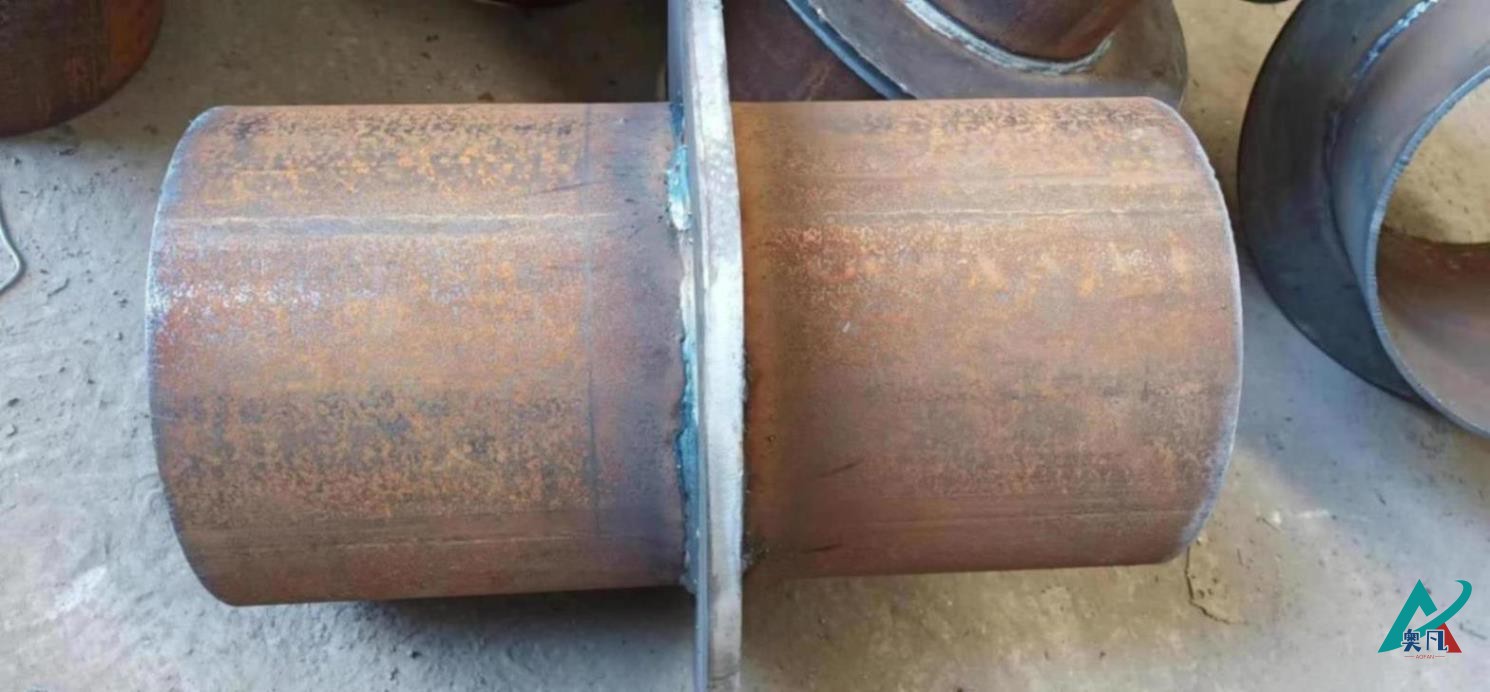

防護密閉套管C/D型

5.E型防護密閉套管由鋼套管、翼環、固定法蘭和擋板組成,適用于穿透鋼塑復合管的管道,提供了較大的保護范圍和安全性。

6.F型防護密閉套管,它由鋼套管、翼環、擋圈、固定法蘭和擋板組成。F型套管適用于穿鋼管的管道,提供了更**的防護和支撐性能。

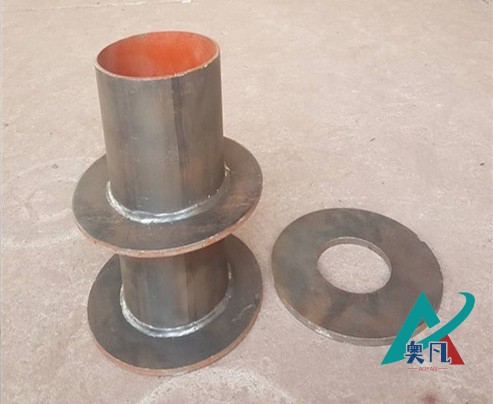

防護密閉套管E/F型

這些不同類型的防護密閉套管根據穿過的管道類型和人防工程的具體要求,提供了不同的防護和支撐功能。選擇適合的防護密閉套管可以確保管道在人防工程中的安全運行和使用。
