防護密閉套管在電氣工程中起著重要的保護作用,可以保護電線和電纜免受外界的物理損害和環境侵蝕。在電氣圖紙上,標注為4SC50+D型或是+S型的表示方法也有其特定含義。下面我們來詳細解釋這些標注的意思。

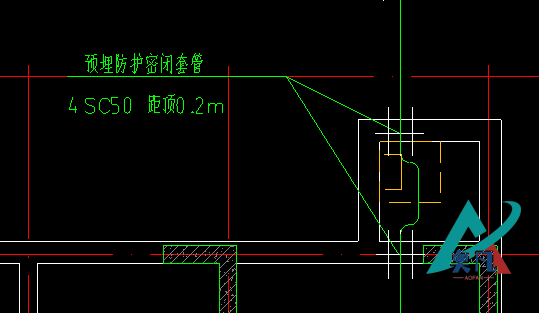

防護密閉套管圖紙表示

  標注為4SC50的含義是:數字4代表著管道的根數,SC表示該管道是"焊接鋼管"的意思,而50則表示該"焊接鋼管"的公稱直徑為50mm。因此,整個標注的意思是:共有4根直徑為50mm的焊接鋼管。
  標注為+S型或+D型的意思是:+S代表信號線,+D代表電源線。這意味著,在該電氣圖紙中,除了標注的4根直徑為50mm的焊接鋼管外,還標注了這幾根防護密閉套管所傳電線電纜的用途或是型號。這樣的標注方法在電氣圖紙中非常常見,它能夠清晰地表示出不同種類的管道和線纜的走向和布局。通過這種方式,電氣工程師和施工人員能夠準確地理解和遵循圖紙上的標注,進行正確的管道布置和線纜連接。

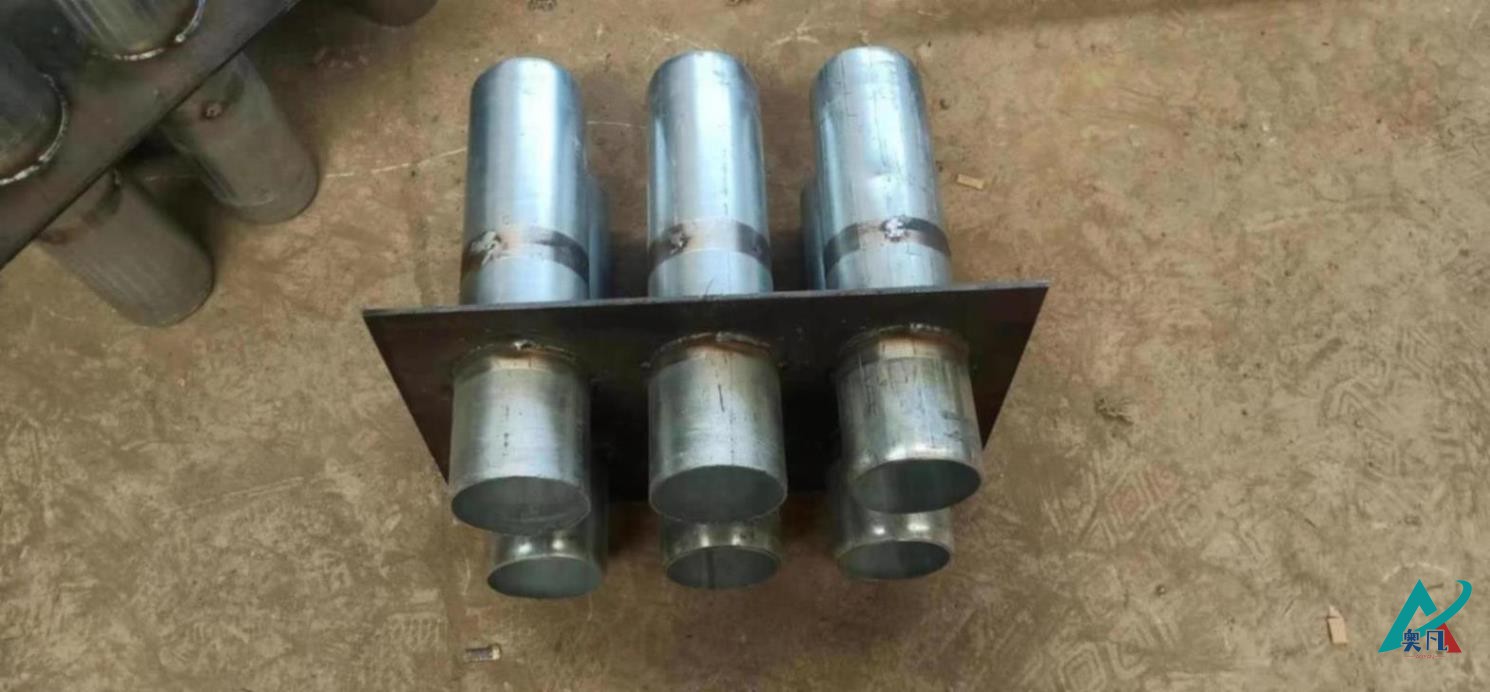

防護密閉套管

  奧凡環保科技特別提醒這些標注的意義可能會根據不同的電氣圖紙和項目有所變化。在具體的工程中,需要根據電氣圖紙上的標注說明進行具體解讀和操作。
  電氣圖紙上標注為4SC50+D型或是+S型的含義是:4SC50表示共有4根直徑為50mm的焊接鋼管,同時標注的+S型表示信號線,+D型表示電源線。這樣的標注方法有助于準確理解和操作圖紙上的管道和線纜布局。在進行實際的電氣工程施工時,應根據具體的標注說明進行操作,**布線和連接的正確性及安全性。
