防水套管作為一種重要的管道防水材料,其生產廠家通常按照國家建筑研究院設計的02s404或s321圖集標準進行生產。在這些標準中,包含了剛性防水套管的尺寸規格以及相關參數。其中,剛性防水套管的尺寸對照表即指的是02s404圖集第17頁的剛性防水套管尺寸及重量表。

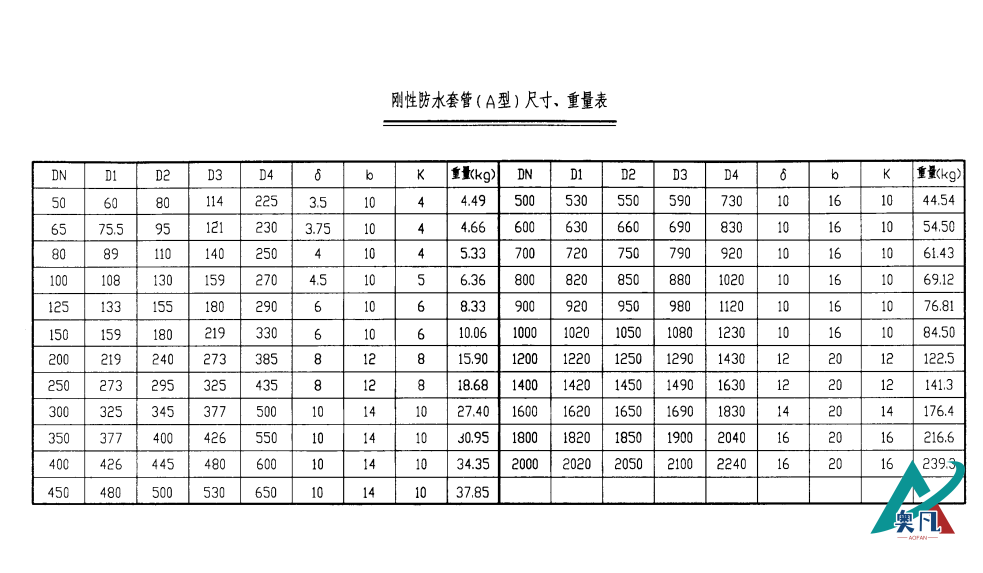

剛性防水套管(A型)尺寸、重量表

1. DN(公稱通徑):

該列指示了防水套管的公稱通徑。公稱通徑是指防水套管的規格標識,用于標識防水套管的尺寸大小。根據具體項目的需求選擇合適的公稱通徑非常重要。

2. D1(設計穿管外徑):

該列顯示了剛性防水套管的設計穿管外徑。設計穿管外徑是指套防水管的外徑,用于表征剛性防水套管的尺寸規格。其數值決定了剛性防水套管適用于哪種類型的管道。

3. D3(防水套管管子外徑):

該列指示了剛性防水套管管子的外徑。剛性防水套管管子的外徑直接影響著剛性防水套管的安裝和使用效果,選用合適的外徑尺寸可確保防水套管與管道的緊密貼合。

4. D4(翼環外徑):

該列顯示了翼環的外徑。翼環是剛性防水套管的一個重要部件,用于提供壓力以確保剛性防水套管與穿越物之間的密封效果。外徑的尺寸需要與管道和穿越物的尺寸相匹配。

5. L(長度):

該列指示了防水套管的長度。防水套管的長度與穿越物的厚度有關,選擇適當的長度能夠確保防水套管的完整覆蓋并提供有效的防水保護。

6. b(環的厚度)、δ(管的厚度)和 K(填充物):

這三列顯示了剛性防水套管環的厚度、管的厚度以及填充物的相關參數。剛性防水套管環的厚度和管的厚度直接關系著剛性防水套管的強度和耐壓性能,填充物則用于填充剛性防水套管與穿越物之間的空隙,加強防水效果。

剛性防水套管A型安裝圖

通過參考這些尺寸對照表的信息,施工人員可以更準確地選擇和安裝剛性防水套管,以滿足工程需求,并確保管道的防水工作得以有效實施。

剛性防水套管

02s404國標剛性防水套管規格尺寸對照表提供了關于防水套管的尺寸和參數的詳細信息。了解并正確應用這些信息,能夠確保防水套管的**選擇和安裝,提高建筑物的防水性能,并保護管道運行的穩定性和**性。
