柔性防水套管在管道工程中廣泛應用,其中防水翼環主要用于管道的連接。在需要連接的管道中,通常會安裝一對法蘭盤,用于連接。低壓管道可以使用絲接法蘭,而在4公斤及以上的壓力下則使用焊接法蘭。法蘭盤之間加上密封墊片,然后用螺栓緊固。不同壓力等級的法蘭有不同的厚度要求,并且使用不同規格的螺栓。

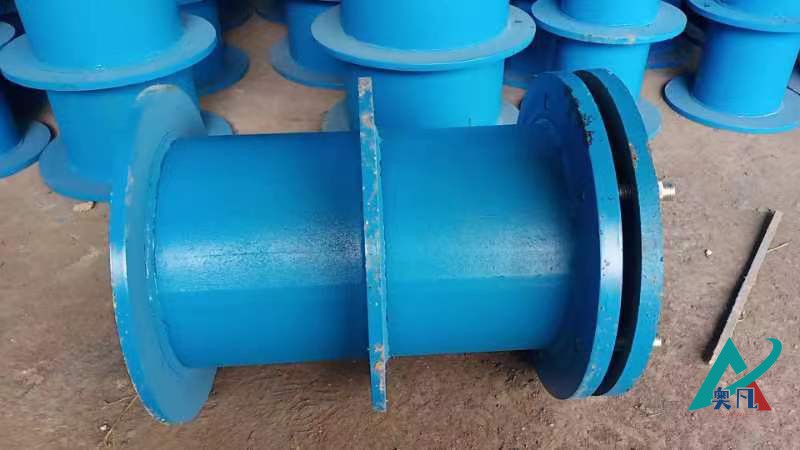

柔性防水套管

對于水泵和閥門等設備,在與管道連接時,針對設備的特殊形狀,制造相應的法蘭連接部件,也稱為法蘭翼環。當兩個平面通過螺栓連接并封閉時,稱之為法蘭翼環。比如通風管道的連接也屬于法蘭連接。但需要注意的是,這種連接只是設備的局部連接,例如法蘭和水泵的連接不能被稱為法蘭連接。較小的設備如閥門等可以被稱為法蘭連接的一部分。

鋼性柔性防水套管翼環的應用說明如下:

1. 套管尺寸表中列出的材料重量是鋼套管(套管長度L按照200mm計算)和翼環的重量。鋼套管和翼環采用A3材料制作,并使用T42焊條進行焊接。

2. 在柔性防水套管所處的混凝土墻厚度應不小于200mm,否則需要在墻壁的一側或兩側增加厚度,增厚部分的直徑至少比翼環直徑(D4)大200mm。

3. 鋼性柔性防水套管翼環和鋼套管加工完成后,外表面應刷一遍底漆(底漆包括樟丹或冷底子油)。

4. 如果套管穿過的墻壁不是混凝土墻壁,而是其他材料,應改用混凝土墻壁。澆注混凝土的范圍,對于Ⅱ型套管,應比翼環直徑(D4)大200mm,并且*須將套管完全澆筑于墻內。套管內的填料應緊密而堅固。

5. 鋼性柔性防水套管適用于鑄鐵管,也適用于非金屬管,但應根據實際管材的壁厚進行尺寸修正。
