剛性防水套管

一、在確定是否采用剛性防水套管時,需要考慮相應的因素:

1. 管道穿墻處的振動和伸縮變形:

剛性防水套管適用于那些不承受管道振動和伸縮變形的構筑物。當管道穿越的構筑物空間有限,或者管道安裝早于構筑物建造,或者進行管道的更新改造時,剛性防水套管是一個合適的選擇。

2. 地震設防要求:

對于那些存在地震設防要求的地區,如果采用剛性防水套管,應該在進入池壁或建筑物外墻的管道上靠近設置柔性連接。根據不同的管道材質,可以選擇適用于鋼管的A型剛性防水套管,或適用于球墨鑄鐵鋼管和鑄鐵管的B和C型剛性防水套管。

二、剛性防水套管的特點和說明:

1. 適用于不同類型的管道:

剛性防水套管適用于鑄鐵管和非金屬管道,但需根據所采用管材的管壁厚度進行尺寸修正。

2. 防腐處理:

剛性防水套管的剛體部分和翼環在加工完成后,外壁都會刷上一層底漆(底漆可以選擇樟丹或冷底子油)。

3. 尺寸及材料:

剛性防水套管套管尺寸表中列出的重量是鋼套管(剛性防水套管長度按照200mm計算)和翼環的重量。鋼套管和翼環均采用A3材料制作,采用T42焊條焊接。

4. 剛性防水套管穿墻處的處理:

如果遇到非混凝土墻體,應改用混凝土墻體。對于Ⅱ型剛性防水套管,其澆注混凝土的范圍應比翼環直徑(D4)大200mm,而且*須將剛性防水套管一次性澆注固定在墻內。

5. 防水套管處的混凝土墻厚度:

防水套管處的混凝土墻壁厚度應不小于200mm,當不能滿足此條件時,則應該在墻壁一側或兩側增加厚度。

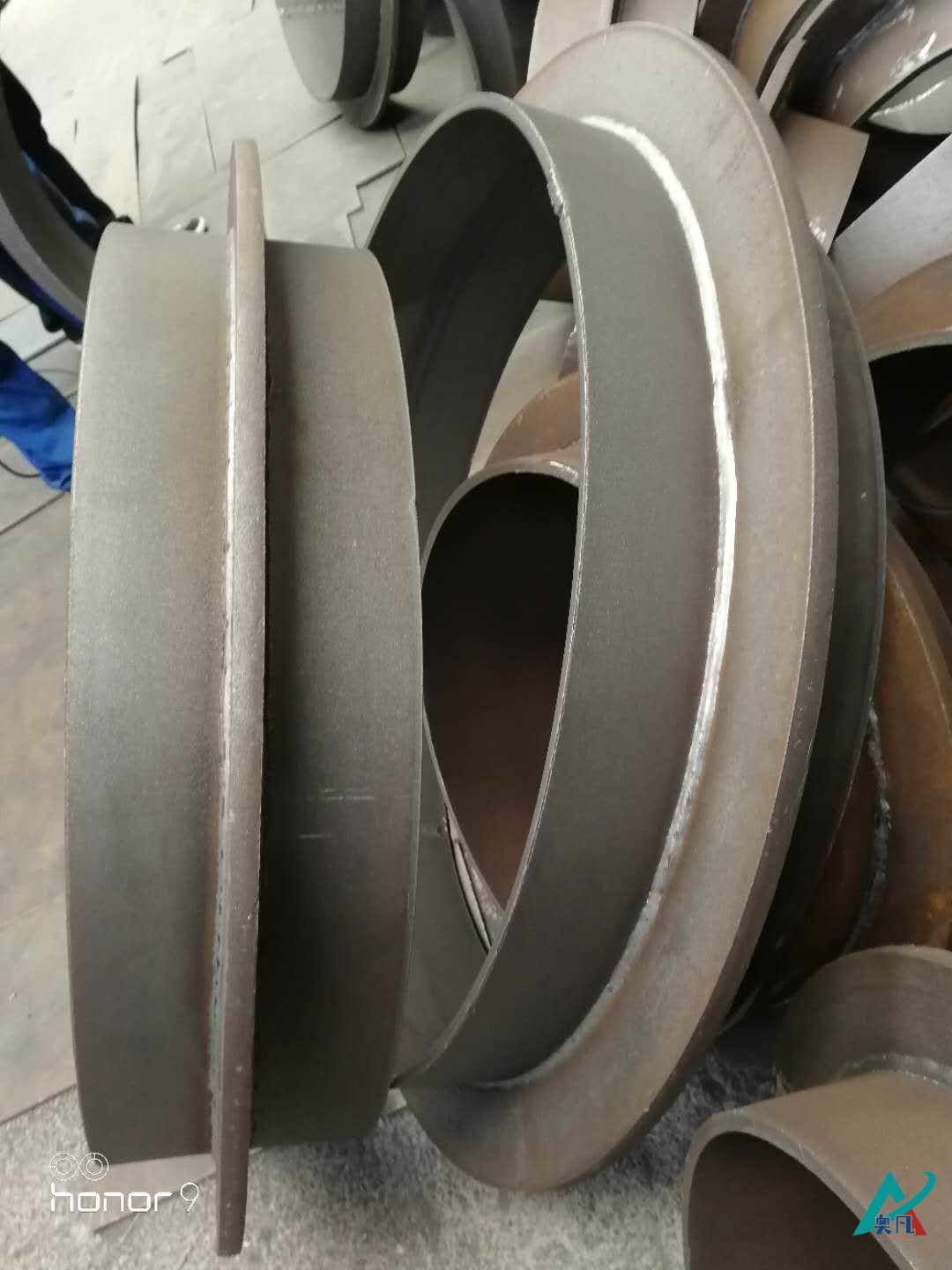

剛性防水套管是由鋼管外加翼環組成(翼環是由鋼板制成的環形套在鋼管上),安裝在墻體內部(通常是混凝土墻壁)以實現管道的穿墻,也有利于墻體的防水。柔性防水套管還包含了檔圈等內部元素,可以作為成套的產品出售,也可根據需要進行加工。柔性防水套管適用于具有減震需求的管道,當連接水泵的管道穿墻。當需要考慮防水套管兩側的防水性能,就應選擇柔性防水套管;如果僅考慮管道穿墻,而不考慮穿墻后墻體兩側的防水性能以及管道的位移和變形,可以選擇剛性防水套管。
