在城市地下管廊建設改造過程中,防水套管被廣泛應用于管道孔的預留和防水工程中。為了選擇購買合適的防水套管,我們可以參考防水套管圖集。常用的防水套管圖集包括02S404防水套管圖集和S312柔性防水套管圖集。

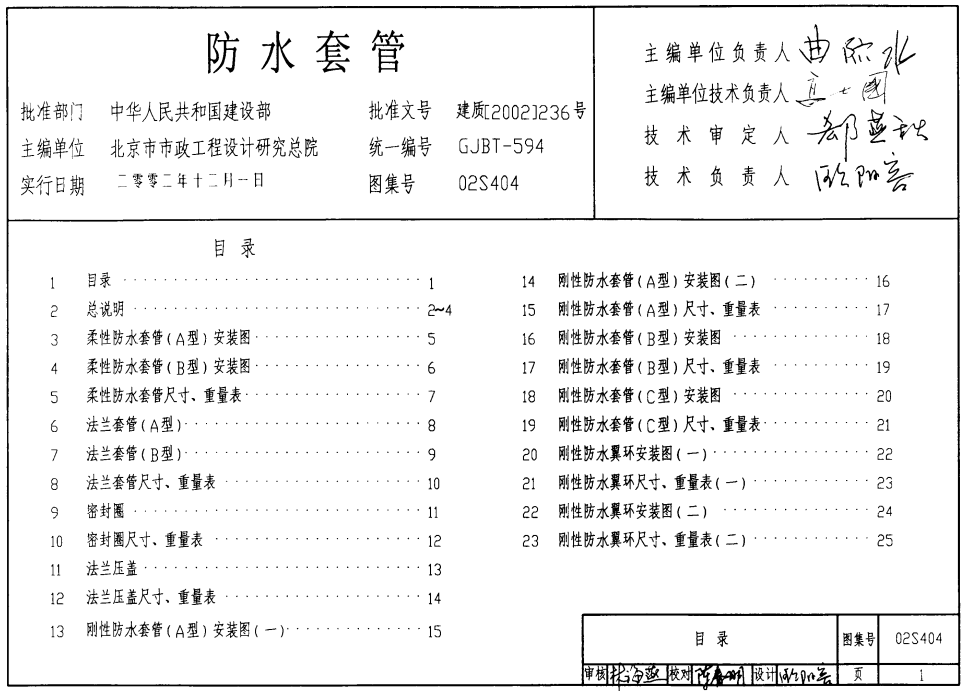

02S404防水套管目錄

以柔性防水套管為例,02S404防水套管圖集中的DN標示了防水套管的型號,D1表示該防水套管內可以穿過的管子外徑。這個參數是選擇合適型號防水套管的依據。N200后面的D3表示防水套管的外徑為226,超過226的管子就無法使用DN200的柔性防水套管。D4表示法蘭壓蓋上螺栓孔的中心距離,D5表示法蘭的外徑。

圖紙上標注需要穿過外徑219mm的鋼管的水池,根據02S404圖集的D1中找到對應的219,可知應使用DN200的防水套管。

防水套管圖集還標明了防水套管的管子外徑、內徑、法蘭外徑、厚度、密封圈外徑、擋圈內徑、法蘭壓蓋內外徑等參數。通過參照圖集中的參數,可以確定選擇合適的剛性或柔性防水套管。

剛性防水套管

在防水套管實際操作中,根據防水套管圖集的要求,選擇符合要求的防水套管。通過02s404防水套管圖集中清晰標示的參數,例如管子外徑、內徑、法蘭外徑、厚度、密封圈外徑、擋圈內徑等,可以確定所需防水套管的型號和規格。

奧凡環保科技作為專業的防水套管生產廠家,我們嚴格按照防水套管圖集的標準和參數生產產品,以確保產品的質量和適用性。奧凡擁有完善的生產設備和專業的技術團隊,可以根據客戶的需求提供定制化的防水套管解決方案。通過參考02s404防水套管圖集,我們可以選擇合適的防水套管,**安裝工程的防水質量和效果。
