人防密閉套管圖集穿墻

人民防空(人防)工程在我國具有極其重要的地位,它涉及國家安全和人民生命財產的保護。在地下人防防護工程中,防護構造及其輔助設施的安全至關重要,密閉套管的運用便是基于這一需求。人防密閉套管作為一種專門設計用于穿越人防墻體和防護結構的重要部件,它不僅確保管道過墻時的密封和保護,還要考慮到抗爆、抗震、防化防毒等多重功能。奧凡環保科技在此方面具有深厚的專業背景和豐富的生產經驗,提供了多種類型的人防密閉套管,并遵循嚴格的行業標準制造和安裝。

一、人防密閉套管簡述

人防密閉套管是根據中國工程建筑標準圖集07FS02——空防地下給水排水設備安裝規范制造的。其設計、生產和安裝嚴格遵循該規范,**人防工程管道穿墻時的安全密封。這種套管不單單是用于通常的給排水功能,它們在人防工程中起著至關重要的作用。

二、人防密閉套管的結構和類型

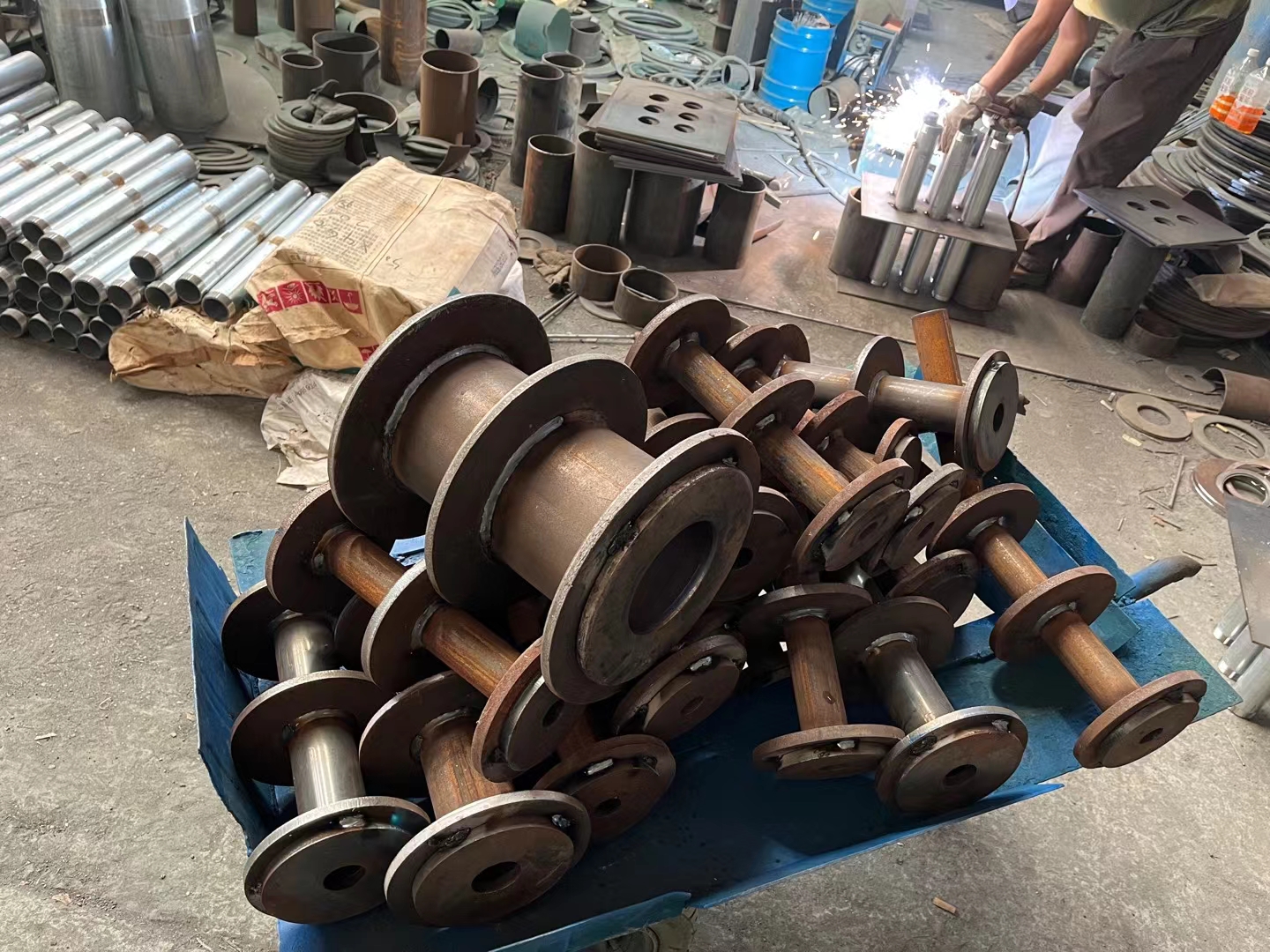

人防密閉套管

- 人防密閉套管A型:

主要由鋼質防水套管和翼環組成,適用于穿鋼塑管的管路。

- 人防密閉套管B型:

由鋼質防水套管,翼環和平墊圈構成,適用于穿無縫鋼管的管路。

- 人防密閉套管C型:

由鋼質防水套管,翼環,擋板,固定不動法蘭盤構成,也主要用于鋼塑管路。

- 人防密閉套管D型:包含鋼質防水套管,翼環,擋板,平墊圈,固定不動法蘭盤,適用于無縫鋼管的管路。

- 等其他型號-

三、人防密閉套管的應用重點

在保障人防工程達到設計防護要求的時候,人防密閉套管的使用還要解決穿墻管道可能引起的潮濕、變形和振動問題。由于人防工程的特殊性,當管道需要穿越防護閉隔斷墻時,*須使用包含人防密閉套管和防護抵抗力片的過墻套管。這樣的設計能夠有效地抵御外界的壓力,確保防爆、防震和防毒氣的能力不受損失。

四、 標準規定及其執行

奧凡環保科技所制造的人防密閉套管符合《07FS02防空地下室給排水設施安裝》標準的要求。根據GBJ134-90《人防工程施工及驗收規范》,管道穿越防護閉隔斷墻*須預埋包含密閉式肋的密封過墻防水套管。在制造時,選擇的材料*須符合標準,對于抵抗片,一般選用6mm厚的厚鋼板材料制作,直徑應比通風管道直徑大200mm,并使用T42焊絲進行焊接。

五、 施工和安裝注意事項

在安裝人防密閉套管時,應當嚴格遵守專業操作規程和工藝標準。人防密閉套管的安裝位置*須**,任何誤差都可能影響整個系統的安全性。安裝過程中應**人防密閉套管與墻體的接合處無縫密封,防止空氣和液體滲透。安裝后的人防密閉套管需要通過細致的檢查確保符合設計要求。人防密閉套管的固定和接合部分*須有足夠的強度,以承受可能的爆炸壓力和外力影響。

人防墻體和防護結構的穿墻密封是一個不可輕視的問題,它對于整個人防系統的安全性和效能有著舉足輕重的影響。奧凡環保科技依據行業標準,制造出各類符合規范要求的人防密閉套管,并提供專業化的技術支撐和施工指導,為您提供的每一種人防密閉套管都經過了嚴格的質檢,只為**人防工程的安全無虞。
