作為專業防水套管生產廠家的技術員和專家,我們需要深入了解柔性防水套管的使用情況以及圖紙解說,確保在實際工程應用中的準確性和**性。以下是關于柔性防水套管的使用情況及圖紙解說的詳細內容,希望能夠對您有所幫助:

一、柔性防水套管的使用情況:

柔性防水套管適用于不保溫鋼質管道穿墻處,主要承受振動、管道伸縮變形以及有嚴密防水要求的建筑結構,如水池或地下水位較高的場所。在保溫管道穿墻時,建議采用鋼套鋼預制保溫管道,同時也可以根據圖紙進行防水套管的選用,確保防水套管尺寸與保溫管道外護鋼管的外徑相符。

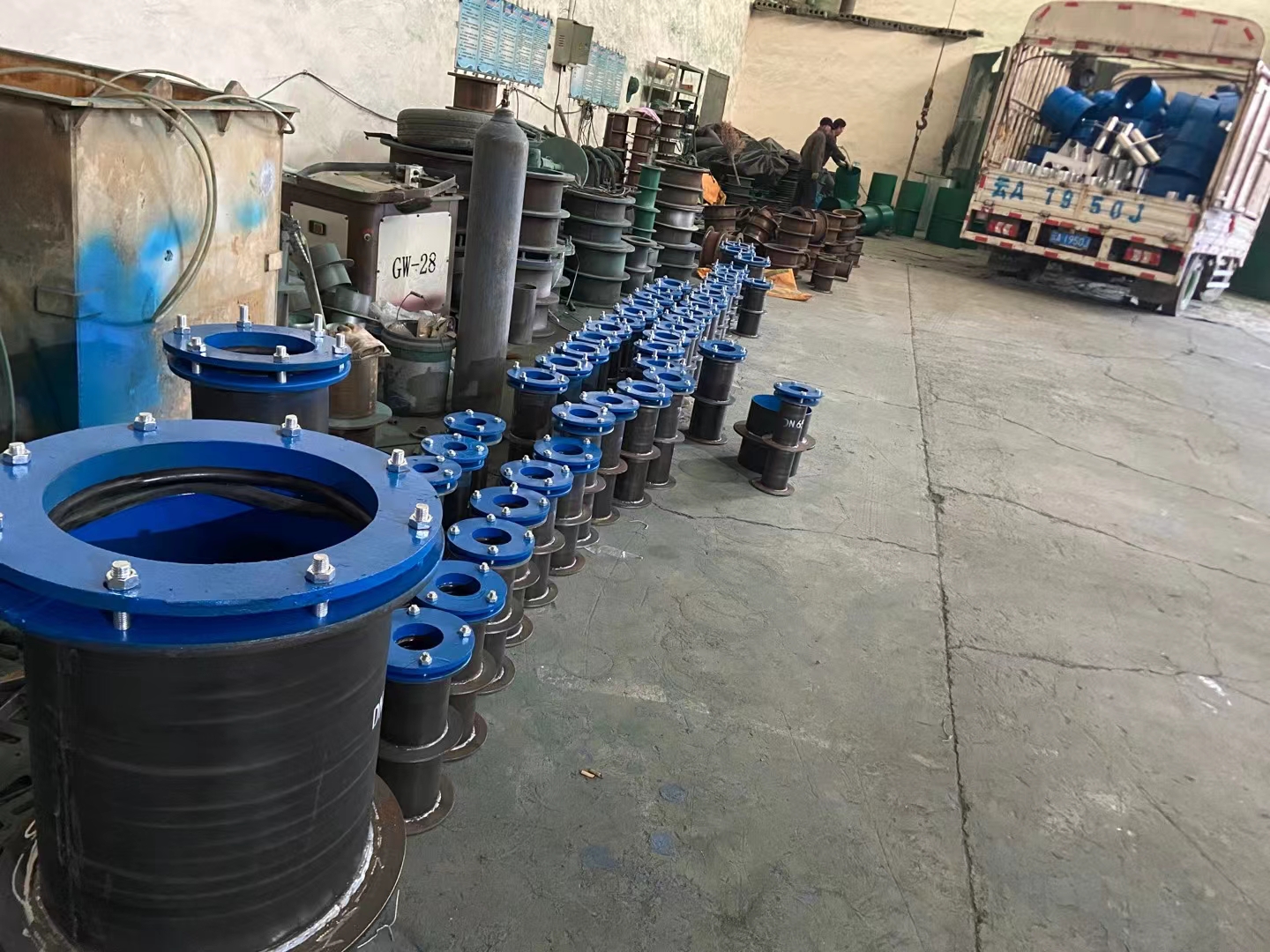

柔性防水套管

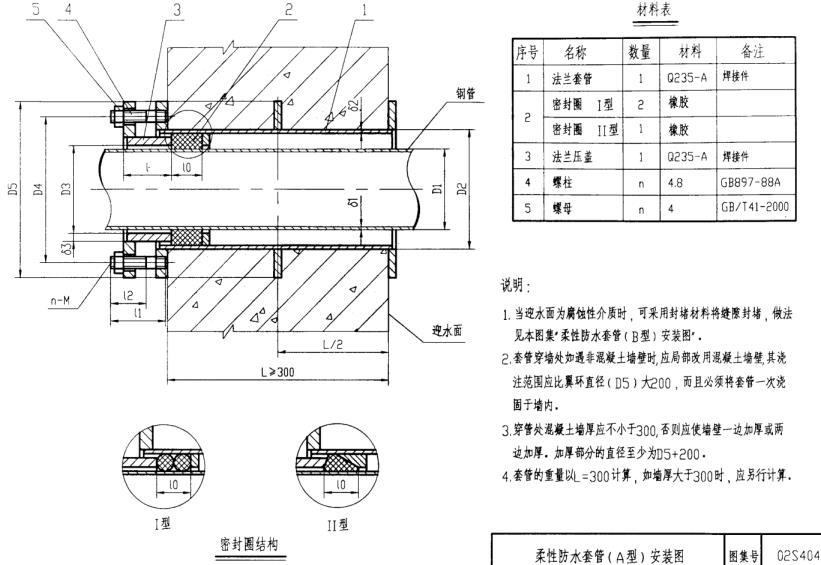

柔性防水套管安裝圖示意圖

二、柔性防水套管的圖紙解說:

1. 墻壁處理要點:

   非混凝土墻壁處需改用混凝土墻壁,澆注混凝土范圍應大于翼環外徑200mm,防水套管需一次澆固于墻內。

2. 墻壁厚度要求:

   穿墻處混凝土墻厚不小于300mm,如墻厚不滿足要求,應進行加厚處理,加厚部分直徑應滿足要求。

3. 材料及重量計算:

   根據墻厚計算材料及重量,墻厚超過300mm需重新計算。

4. 防水套管預埋處理:

   零部件組裝完成后需與土建一同施工預埋,保護法蘭零部件螺栓孔以防止砂漿侵入。

5. 填料及密封膏選用:

   柔性填料推薦瀝青麻絲、聚苯乙烯板或聚氯乙烯泡沫塑料板;密封膏可選擇聚硫密封膏或聚氨酯密封膏。

6. 尺寸與高度要求:

   根據圖紙規定,當32≤D<133時,高度h=5mm;133≤D<219時,h=6mm;219≤D<1020時,h=8mm。

通過以上圖紙解說和實際使用情況,我們能夠更**地了解柔性防水套管在工程中的應用和安裝細節。如需了解更多信息或有任何疑問,請隨時與Aofan聯系,奧凡環保科技將竭誠為您服務。
