對于從事電氣或建筑行業的人士來說,柔性防水套管是一項非常重要的器材。它能夠在不同建筑物中用于電線電纜的保護。這種柔性防水套管在制造和安裝過程中有許多規范和要求。而其中一項重要的規范就是正確使用圖例符號。

柔性防水套管的圖例符號通常使用在施工圖或電氣圖中,并根據一些標準化組織的要求進行標識。由于這些符號能夠準確地表達物體的特性和作用,因此建筑工程師和電氣工程師需熟練掌握柔性防水套管及其圖例符號的相關知識。下面就是柔性防水套管圖例符號的詳細解釋。

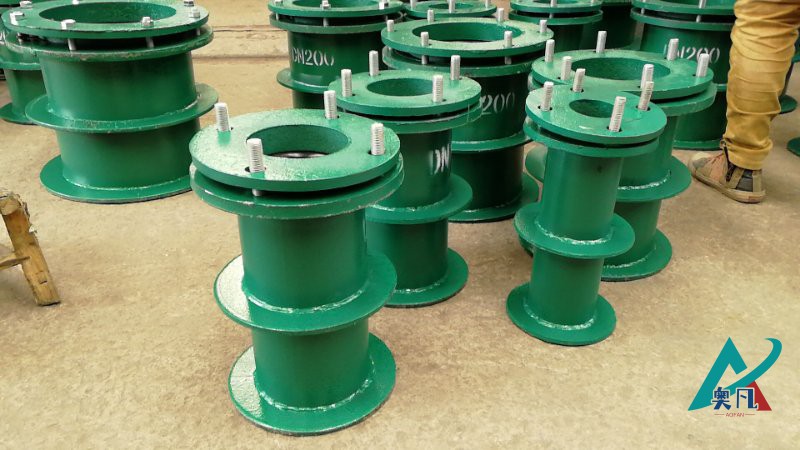

柔性防水套管

1. 箭頭

箭頭用來表示柔性防水套管的安裝方向。它指示了電纜插入柔性防水套管的方向,因此需確定其指向正確。

2. 斜線標記

斜線標記是指在柔性防水套管的圖例符號中,由一組相互平行的斜線所組成的標記。這個標記表示設備中所有的防水套管。在建筑或施工圖上,這種標記經常用于指示電線電纜的分支或是穿過管道的復雜路徑。

3. 圓角矩形

圓角矩形是指,柔性防水套管的圖例符號中由外形為圓角矩形所構成的標記。這種符號通常用于指示柔性防水套管的末端(看似矩形的形狀,并不影響使用)。它可以搭配其他符號來顯示將電纜從柔性防水套管中釋放出來的位置。

4. 交叉矩形

交叉矩形是指,柔性防水套管的圖例符號中,由一組橫縱相交的矩形所組成的標記。這種標記表示安裝柔性防水套管時,需要進行密封處理的位置。在安裝后,交叉矩形中的空白部分應該完成密封操作。

5. 帶有箭頭的小矩形

帶有箭頭的小矩形是指,柔性防水套管的圖例符號中,由一個小矩形和一個朝向上方箭頭組成的標記。這種標記在施工圖上可以指示出插入柔性防水套管的電線電纜的方向。

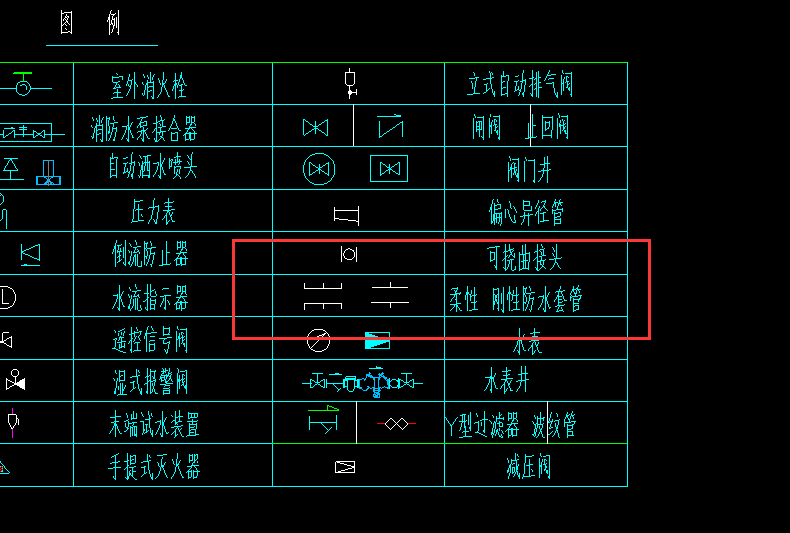

柔性防水套管的圖例符號

在柔性防水套管的圖例符號中,每個標記都有其特定的含義。因此,在學習柔性防水套管圖例符號時應重點掌握每個標記的含義。只有真正掌握了柔性防水套管圖例符號,才能夠正確地化解現場施工中出現的所有問題。
