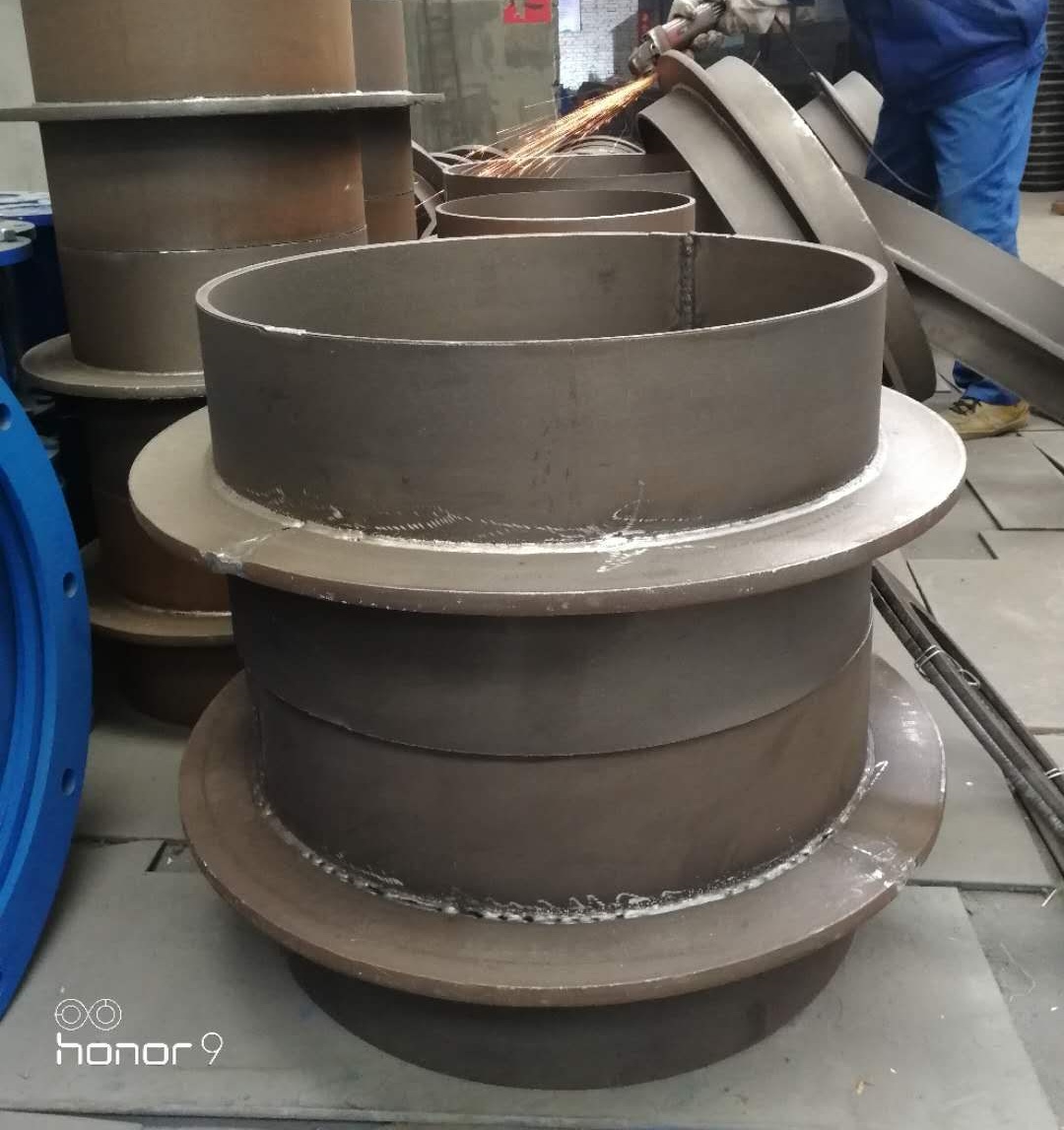

防水套管在工程建設(shè)中扮演著至關(guān)重要的角色,特別是在地下室、水池等潮濕環(huán)境中,其防水性能直接關(guān)系到整個(gè)結(jié)構(gòu)的穩(wěn)定性和使用壽命。由于長(zhǎng)期受到潮濕環(huán)境的侵蝕,防水套管難免會(huì)出現(xiàn)銹蝕現(xiàn)象。奧凡將深入探討防水套管銹后應(yīng)采取的措施,以確保其防水性能和使用壽命。

一、除銹處理

防水套管出現(xiàn)銹蝕后,首要的措施就是進(jìn)行除銹處理。除銹的方法有多種,如機(jī)械除銹、化學(xué)除銹和噴砂除銹等。其中,噴砂除銹是一種常用的方法,它通過(guò)高速噴射的砂粒沖擊銹層,達(dá)到去除銹跡的目的。在噴砂除銹之前,應(yīng)檢查所有防水套管的橢圓度、壁厚和材質(zhì)是否符合材料規(guī)范,以確保除銹后的防水套管仍能滿足使用要求。

二、涂裝保護(hù)

除銹后的防水套管表面應(yīng)盡快進(jìn)行涂裝保護(hù),以防止再次生銹。涂裝時(shí),應(yīng)選擇合適的涂料和涂裝工藝,確保涂層能夠緊密附著在防水套管表面,并具有良好的耐腐蝕性。涂裝應(yīng)在除銹后4小時(shí)內(nèi)進(jìn)行,晴天和正常大氣條件下,*長(zhǎng)不應(yīng)超過(guò)24小時(shí)。涂裝層數(shù)、每層厚度、逐層涂裝間隔時(shí)間等參數(shù)應(yīng)符合設(shè)計(jì)要求或涂料說(shuō)明書(shū)的規(guī)定。

三、焊接區(qū)域處理

在防水套管的焊接區(qū)域,由于焊接過(guò)程中會(huì)產(chǎn)生高溫,容易導(dǎo)致涂層破壞和銹蝕。因此,在焊接前,應(yīng)在環(huán)縫兩側(cè)各200mm范圍內(nèi)先涂裝一層車(chē)間底漆,以防止坡口生銹。焊接完成后,還應(yīng)對(duì)焊縫區(qū)進(jìn)行二次除銹和涂裝處理,確保焊縫區(qū)域的防水性能。

四、環(huán)境控制

在防水套管的涂裝過(guò)程中,環(huán)境因素也起著至關(guān)重要的作用。當(dāng)空氣中相對(duì)濕度超過(guò)85%、鋼板表面溫度低于大氣露點(diǎn)以上3℃或高于60℃、以及環(huán)境溫度低于10℃時(shí),均不得進(jìn)行涂裝。這是因?yàn)檫@些環(huán)境因素會(huì)影響涂料的干燥和固化效果,導(dǎo)致涂層質(zhì)量下降。因此,在涂裝前應(yīng)對(duì)環(huán)境條件進(jìn)行充分評(píng)估和控制。

五、定期檢查與維護(hù)

除了上述措施外,防水套管的定期檢查與維護(hù)也是確保其長(zhǎng)期防水性能的關(guān)鍵。在使用過(guò)程中,應(yīng)定期檢查防水套管的銹蝕情況、涂層狀況以及焊接區(qū)域的完整性等。一旦發(fā)現(xiàn)銹蝕或涂層損壞等問(wèn)題,應(yīng)及時(shí)采取措施進(jìn)行修復(fù)和補(bǔ)涂。在防水套管周?chē)O(shè)置排水設(shè)施、保持環(huán)境干燥等也是延長(zhǎng)其使用壽命的有效方法。

防水套管銹后效果

防水套管銹后應(yīng)采取的措施包括除銹處理、涂裝保護(hù)、焊接區(qū)域處理、環(huán)境控制以及定期檢查與維護(hù)等。這些措施能夠有效地防止防水套管進(jìn)一步銹蝕和損壞,確保其防水性能和使用壽命。在現(xiàn)實(shí)應(yīng)用中,應(yīng)根據(jù)具體情況選擇合適的處理方法和材料,并嚴(yán)格按照操作規(guī)范進(jìn)行施工和維護(hù)。

【相關(guān)文章推薦：防水套管規(guī)格型號(hào)是管子的型號(hào)嗎】

【相關(guān)文章推薦：防水套管管道連接中過(guò)濾器的加設(shè)】

【相關(guān)文章推薦：杭州預(yù)埋剛性防水套管實(shí)體廠家】
