電氣密閉套管的安裝規范主要包括以下幾個方面:

1. 安裝高度:

電氣密閉套管的安裝高度一般在門上300MM至500MM之間。

2. 材質和規格:

電氣密閉套管的材質通常為熱鍍鋅鋼管,管徑為65mm,管壁厚度不小于2.5mm。

3. 預埋要求:

在人防區內,需要預留預埋各種專業線的管子和電氣密閉套管,包括防護密閉門門框墻、密閉門門框墻上所需的備用管。

4. 防護密閉處理:

所有穿越人防區防護密閉隔墻、密閉隔墻及頂板的電氣管線,需要按照相關規定進行防護密閉處理。

5. 電氣密閉套管制作和安裝:

導管穿越密閉或防護密閉隔墻時,應設置預埋電氣密閉套管,電氣套管的制作和安裝應符合設計要求,電氣密閉套管兩端伸出墻面的長度宜為50mm～100mm。

6. 過線盒設置:

導管穿越密閉穿墻套管的兩側應設置過線盒,并應做好封堵。

7. 連接要求:

電氣密閉套管與墻體、梁、柱等結構連接時,應采用剛性連接,并確保管口與墻、梁、柱完成面相平。

8. 固定要求:

電氣密閉套管在安裝后,電氣密閉套管兩端應用鋼筋三方以上夾緊固定,不得歪斜。

9. 密封要求:

電氣密閉套管的管口與墻體、梁、柱等結構之間應進行密封處理,以防止水、灰塵等進入。

10. 檢測驗收:

電氣密閉套管安裝完成后,應進行檢測驗收,確保其符合設計要求和相關規范。

以上是電氣密閉套管安裝規范的主要內容,在實際安裝過程中,還應根據具體工程的設計要求和相關規范進行施工。

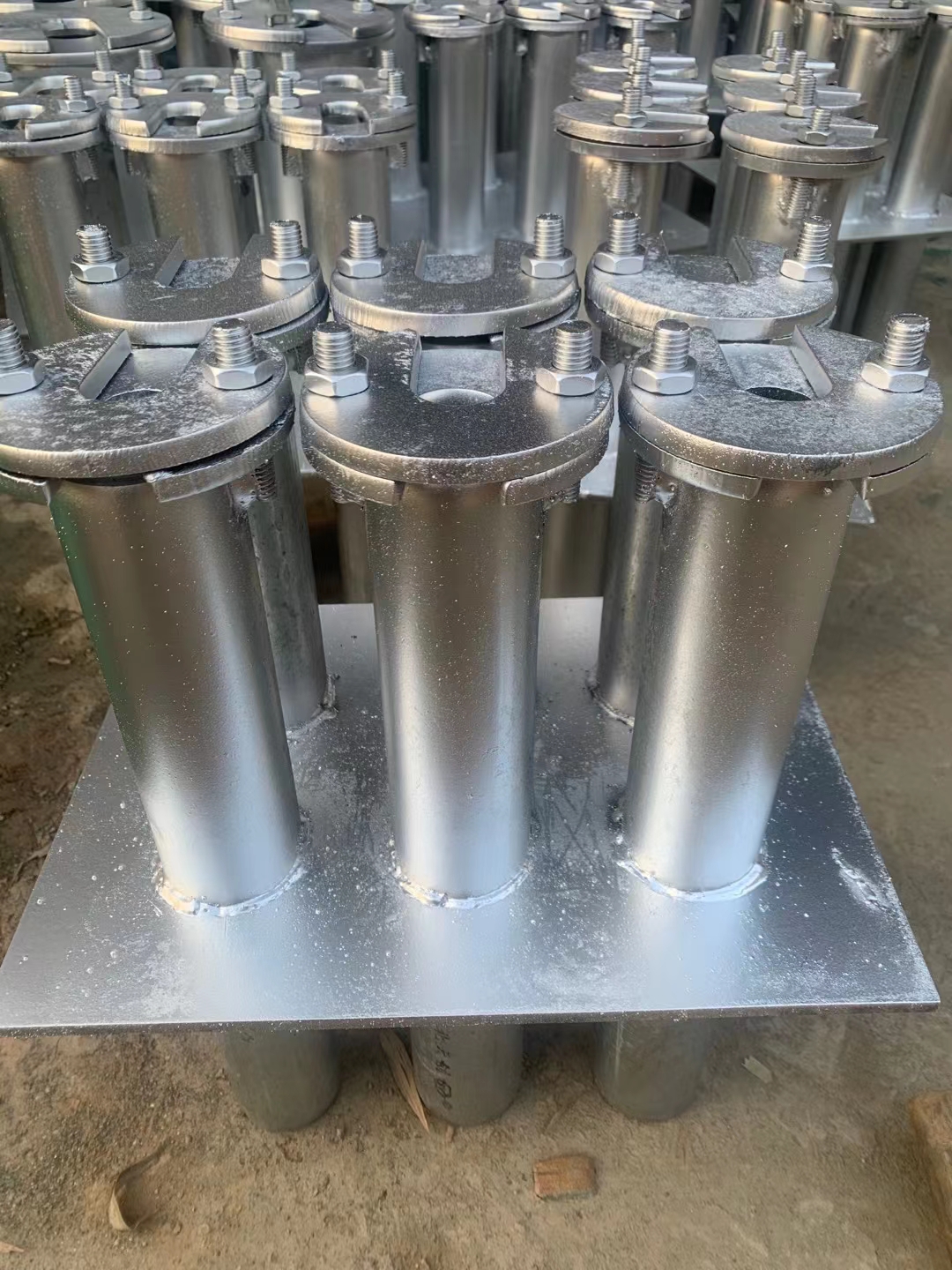

電氣密閉套管圖片

參考資料:

[1] 建筑電氣工程施工質量驗收規范GB 50303-2015

[2] 人民防空地下室設計規范GB50038-2005（2023修訂版）

[3] 人防套管、短管及閥門安裝相關規范及條文解釋  20210507 - 百度文庫

[4] 電氣人防密閉套管預埋技術交底 - 百度文庫

[5] 人防密閉套管安裝方法 - 百度文庫

[6] 人防電氣安裝應注意的事項 - 百度文庫
