電氣密閉防水套管的規范要求主要體現在國家標準07FD02圖集中。該圖集對電氣密閉套管的各個部位的尺寸數據作出了詳細說明,也是人防電氣密閉套管工程驗收的主要依據。

根據圖集要求,電氣密閉防水套管主要結構由一塊鋼板和多條鍍鋅管組成,材質通常為Q235碳鋼。它主要用于電纜明線穿墻使用,也適用于其他位置的電纜線穿越防護密閉墻。

在制作要求方面,電氣密閉防水套管的兩端應進行機械裁口處理,如使用無齒鋸等工具。對于電氣密閉防水套管的壁厚要求并不嚴格,但對于密閉肋的壁厚和環翼的壁厚則有嚴格的要求,以確保焊縫質量。

電氣密閉防水套管在穿越地下室等有防水要求的建筑物、構筑物時,需要在密閉肋外焊接止水環翼,以增強其防水性能。

需要注意的是,具體的規范要求可能會根據不同的設計標準和工程需求而有所差異,因此在實際應用中應以相關的設計圖紙和施工規范為準。

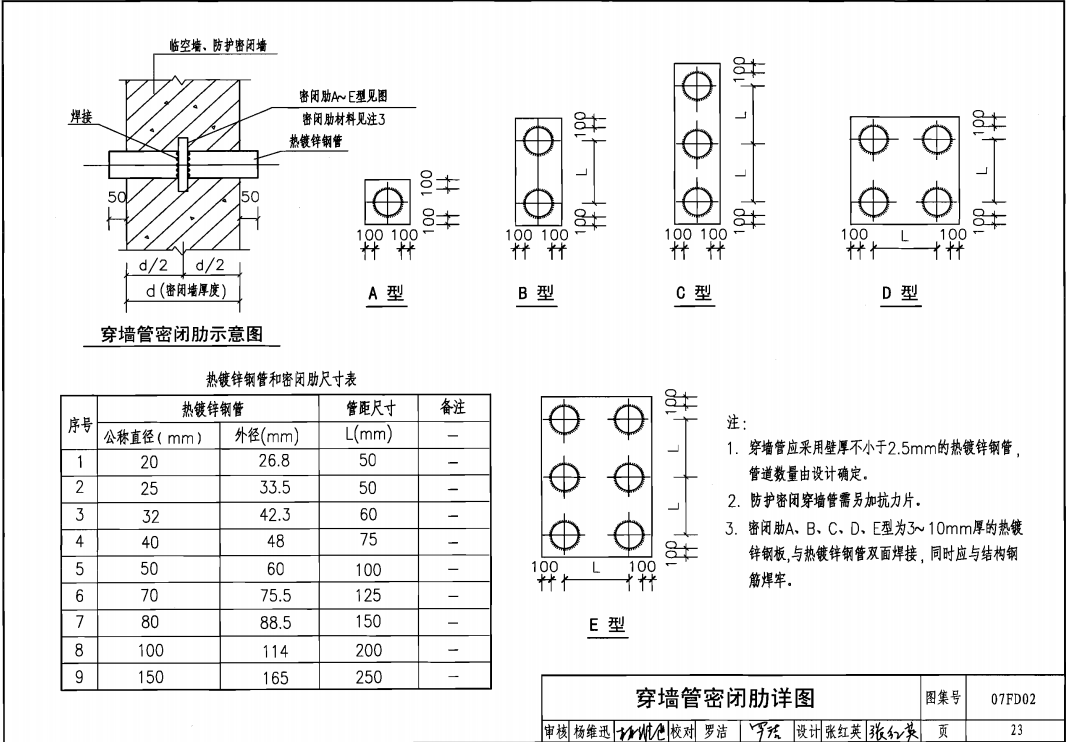

07FD02圖集

參考資料:

[1] 民用建筑電氣設計標準GB51348-2019

[2] 電氣人防密閉套管預埋技術交底 - 百度文庫

[3] 建筑電氣與智能化通用規范GB 55024-2022

[4] 『GB50303-2015』建筑電氣工程施工質量驗收規范

[5] 建筑與市政工程防水通用規范GB55030-2022
