人防套管洞口加筋的規范要求主要依據《人民防空地下室設計規范》(GB50038-2005)和《防空地下室設計荷載及結構構造》(07FG01)。

根據07FG01的規定,當圓形洞口直徑D或矩形長邊尺寸L小于300mm時,可以將人防地下室內墻兩個方向的受力筋直接彎折繞過洞口,不*另設加強筋。但對于大于300mm的洞口,需要設置加強筋。

當圓形洞口直徑大于150mm并小于1000mm時,應在洞口配直徑為12-16mm的加強筋,長度為1000mm。如果孔洞直徑大于1000mm,則需要采用鋼筋綁洞的方法施工,并在預埋后對四角進行局部加強。

,根據《市政公用工程施工及驗收規范》(CJJ37-2012)的相關規定,當人防套管的直徑超過1200mm時,需要添加附加筋加固。

需要注意的是,不同地區和國家可能會有不同的規定和標準,因此在實際工程中,建議參考當地的相關標準和規范以確定具體的加筋要求。施工圖須按人防主管部門或其委托審查機構審查合格后,方可進行施工。

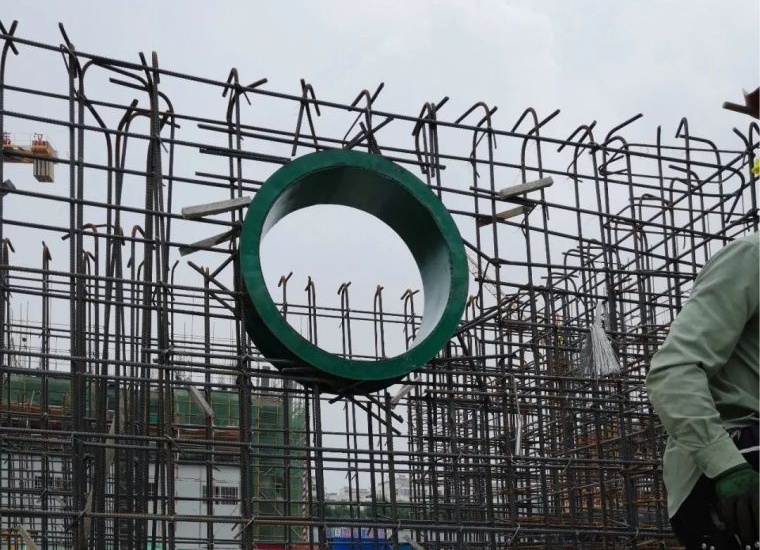

人防套管洞口加筋施工現場圖片展示
