柔性防水套筒的規格通常由型號、穿管口徑和防水套管口徑組成。在設計圖紙中,一般采用公稱直徑(DN)來表示,以確定管子、管件、閥門、法蘭、墊片等結構尺寸與連接尺寸。

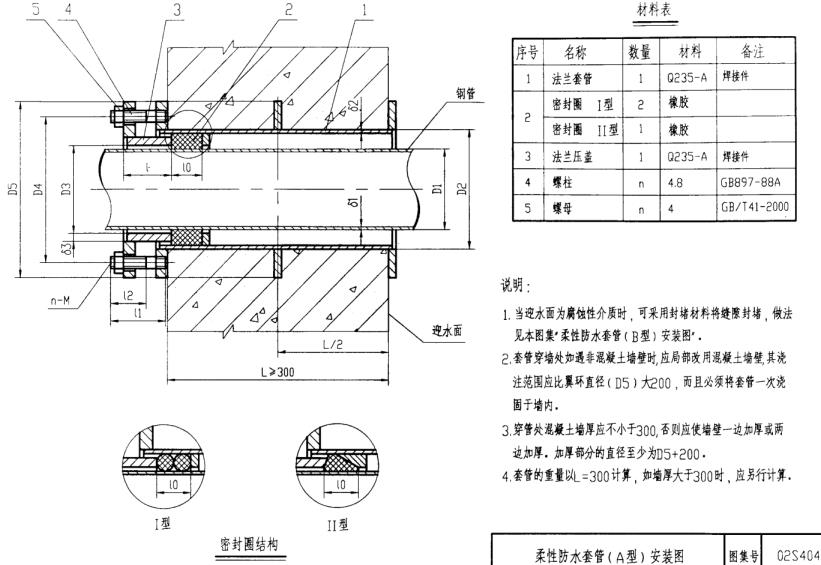

柔性防水套筒結構示意圖

柔性防水套筒的規格有多種,常見的包括DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300等。這些規格表示了柔性防水套筒的內徑尺寸,即穿管口徑。

柔性防水套筒的套管口徑通常比穿管口徑大一些,以提供一定的活動空間和保護。具體套管口徑的大小可能因設計要求而有所不同。

具體規格應根據實際工程需求和相關規范來確定。工程中,應根據具體情況選擇合適的柔性防水套筒規格,并確保其設計、制作和安裝符合相關規范和標準的規定。

柔性防水套筒單個實物圖片
