剛性防水套管的國標規格主要遵循《02S404防水套管圖集》的標準,該圖集詳細規定了剛性防水套管的各項規格和尺寸。以下是對剛性防水套管國標規格的詳細概述:

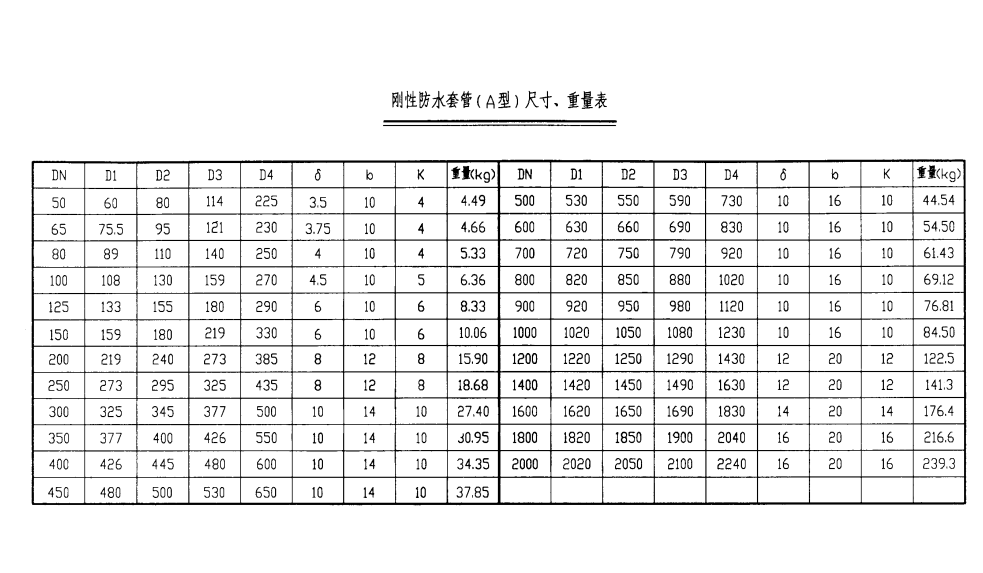

剛性防水套管(A型)尺寸、重量表

一、規格范圍

• 剛性防水套管的規格多樣,口徑從DN50、DN65開始,一直到DN2000以上都有。這意味著,幾乎可以對應所有鋼管的規格來選擇合適的剛性防水套管。

• 其中,常見的是DN50到DN300的規格,這些規格在工程中應用較為廣泛。

二、長度標準

• 從國標剛性防水套管的長度來看,常見的是200mm。

• 其他長度如250mm、300mm、400mm等則需要特別注明。

三、型號與適用范圍

• 剛性防水套管分為A型、B型、C型等多種型號。

• A型適用于鋼管。

• B型適用于鑄鐵管和球墨鑄鐵管。

• C型(如有)可能針對特定應用場合設計,具體需參照圖集或廠家說明。

四、尺寸參數

• 剛性防水套管的尺寸參數通常包括通徑(DN)、穿管外徑(D1)、防水套管外徑(D3)、環外徑(D4)、長度、壁厚(δ)等。

• 具體數值需根據所選規格和型號,在《02S404防水套管圖集》中查找。

五、材料要求

• 剛性防水套管一般采用鋼材制作,其壁厚應不小于一定厚度(如10mm),以確保足夠的強度和防水性能。

• 翼環和鋼套管加工完成后,需在其外壁刷底漆(包括樟丹或冷底油)以提高防腐性能。

六、安裝要求

• 剛性防水套管應提前預埋在混凝土墻內,確保與墻體緊密結合。

• 剛性防水套管與管道之間的縫隙應用阻燃密實材料填實,以提高防水效果。

• 安裝在衛生間及廚房內的剛性防水套管其頂部應高出裝飾地面一定高度(如50mm),以避免積水滲透。

剛性防水套管的國標規格涵蓋了從口徑、長度、型號到尺寸參數、材料要求和安裝要求等多個方面。實際應用中,應根據具體工程需求和管道規格選擇合適的剛性防水套管,并嚴格按照相關標準和要求進行安裝和施工。
