柔性套管圖集及尺寸是防水工程中重要的參考資料,它詳細規定了柔性套管的規格、尺寸、安裝要求等。以下是對柔性套管圖集及尺寸的詳細解讀:

柔性套管圖集概述

柔性套管圖集通常包含了多種規格的柔性套管圖紙,如DN50、DN65、DN80、DN100、DN125、DN200、DN250、DN300、DN400、DN500等。這些圖紙詳細展示了柔性套管的各個部位尺寸,如管徑、壁厚、翼環尺寸、法蘭尺寸等,為設計和施工提供了重要依據。

柔性套管尺寸詳解

柔性套管的尺寸通常包括以下幾個關鍵參數:

• DN(公稱直徑):表示柔性套管所能穿過的管道的較大直徑。例如,DN100柔性套管表示其可以穿過公稱直徑為100mm的管道。

• D1:所需穿的管子的外徑。這個尺寸決定了柔性套管的較小內徑,以確保管道能夠順利穿過。

• D2:柔性套管的外徑。這個尺寸比D1大,以提供足夠的空間供管道穿過,并容納密封材料和其他部件。

• D3:壓蘭(法蘭)的內徑。這個尺寸與D1相關,但通常稍大于D1,以便在管道穿過時提供一定的間隙。

• D4:對角螺柱的中心距。這個尺寸用于確定法蘭上螺柱的位置,以確保法蘭能夠牢固地安裝在套管上。

以DN100柔性套管為例,其典型尺寸可能如下:

• DN(公稱直徑):100mm

• D1(所需穿的管子外徑):約108mm(具體取決于管道類型)

• D2(柔性套管外徑):約146mm(具體尺寸可能因制造商和產品而異)

• D3(壓蘭內徑):略大于D1,例如114mm

• D4(對角螺柱中心距):根據法蘭尺寸確定,通常會在圖紙中明確標注

注意事項

• 在選擇柔性套管時,應根據實際管道的規格和安裝要求選擇合適的尺寸。

• 柔性套管的尺寸可能因制造商和產品標準的不同而有所差異,因此在實際應用中應參考具體的產品規格表或圖紙。

• 柔性套管的安裝應嚴格按照相關規范和圖紙要求進行,以確保其密封性和耐久性。

柔性套管圖集**

柔性套管圖集通常可以通過以下途徑**:

• 專業網站:如奧凡環保科技、筑龍網等建筑類專業網站,這些網站提供了豐富的防水套管圖集和相關資料。

• 設計規范:如《建筑給水排水及采暖工程施工質量驗收規范》等國家標準或行業標準中也可能包含柔性套管的相關要求和圖集。

• 制造商資料:防水套管的制造商通常會提供詳細的產品規格表和圖紙,供設計師和施工人員參考。

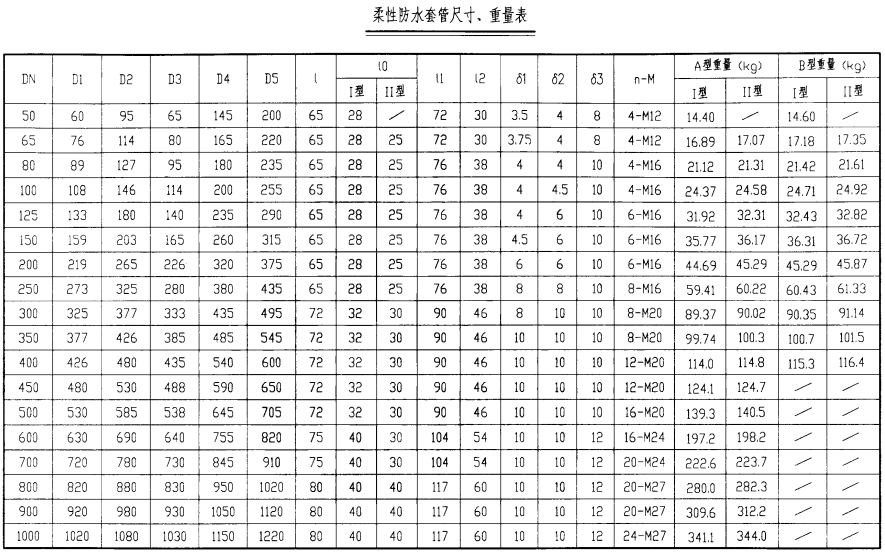

柔性套管圖集 尺寸表
