在圖紙上找到人防套管的尺寸,您可以按照以下步驟進行:

1、熟悉圖紙:您需要仔細閱讀和熟悉相關的設計圖紙,包括建筑圖、結構圖和機電安裝圖等。這些圖紙會包含人防套管的相關信息。

2.、查找標注:

在圖紙上,人防套管的尺寸通常會以標注的形式給出。您可以查找圖紙上的尺寸標注,這些標注可能位于圖紙的特定區域,如圖例、詳圖或節點大樣圖中。

3、參考圖集:

如果圖紙上沒有明確的尺寸標注,您可以參考相關的建筑圖集或規范,如《人防工程設計規范》(GB 50038)或《人防工程施工及驗收規范》(GB 50134)等。這些標準規范中會包含人防套管的尺寸要求。

4.、核對細節:

在找到人防套管的尺寸后,您還需要核對其他相關細節,如套管的類型(如剛性防水套管、柔性防水套管、防護密閉套管等)、套管的材質、套管的安裝位置和標高等。

5.、咨詢專業人士:

如果您對圖紙上的尺寸標注有疑問,或者無法確定正確的尺寸,可以咨詢建筑師、結構工程師或人防工程專家,他們會根據您的具體情況給出專業的建議。

人防套管的尺寸會根據具體的工程需求和設計要求而有所不同,因此請確保您所參考的尺寸信息與您的工程實際情況相符合。

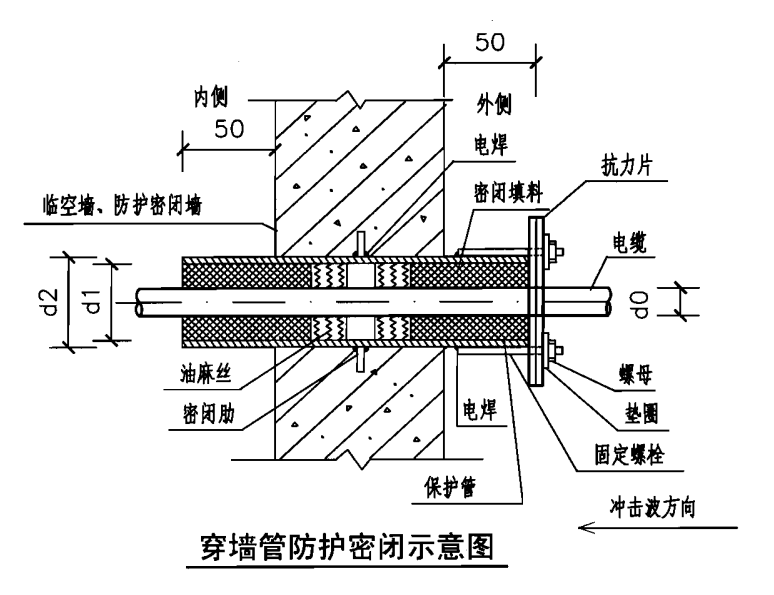

人防套管示意圖
