剛性防水套管與柔性防水套管在結構、使用場景及功能上存在顯著差異,以下是對兩者的對比分析,并嘗試通過文字描述配合示意理解兩者區別(由于圖片直接展示受限,我將通過文字描述幫助您在腦海中構建兩者的形象):

一、結構差異

1. 剛性防水套管

• 組成:

  主要由鋼制套管和翼環組成,結構簡單。

• 外觀:

  外觀較為簡潔,沒有過多的附加部件。

• 型號:

  分為A型、B型、C型,其中A型適用于鋼管,B型、C型適用于鑄鐵管和球墨鑄鐵管。

2. 柔性防水套管

• 組成:

  由翼環、內管體、法蘭壓盤、擋圈、螺栓、密封圈等部件組成,結構復雜。

• 外觀:

  外觀較為復雜,有多個部件組成,且部件之間通過螺栓等緊固件連接。

• 型號:

  分為A型、B型,其中B型在底部多加上一個密封環,密封性更好。

二、使用場景與功能

1. 剛性防水套管

• 使用場景:

  主要應用在管道穿過墻壁且不需要承受管道震動和伸縮變形的地方,如地下室等。

• 功能:

  主要起到管道穿墻時的防水作用,對墻體的防水性能有一定的貢獻。

• 適用墻厚:

  一般為200mm。

2. 柔性防水套管

• 使用場景:

  主要應用在需要承受管道震動和伸縮變形且有嚴密防水要求的建筑物墻體里,如人防墻、水池等。

• 功能:

  除了具備防水功能外,還能承受管道的震動和伸縮變形,對墻體的保護更為走到。

• 適用墻厚:

  一般為300mm。

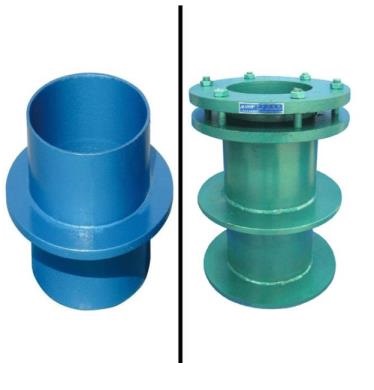

  剛性和柔性防水套管對比圖片

• 剛性防水套管:

  可以想象為一個簡單的鋼管,其上焊接有一個或多個翼環,這些翼環用于與墻體固定,防止套管移動。當管道穿過墻體時,剛性防水套管能夠確保管道與墻體之間的縫隙被有效密封。

• 柔性防水套管:

  則更為復雜,它包含多個部件,如內管體、法蘭壓盤、擋圈、螺栓和密封圈等。這些部件通過螺栓等緊固件連接在一起,形成一個整體。當管道穿過墻體時,柔性防水套管不僅能夠確保縫隙被密封,還能通過其內部的柔性部件承受管道的震動和伸縮變形。
