柔性防水套管通常被設計為比所穿越的管道管徑稍大,以確保管道能夠順利穿過并實現有效的密封。具體來說,柔性防水套管比管道管徑大的程度主要取決于管道的公稱直徑(DN)以及相關的標準規定。以下是對柔性防水套管與管道管徑關系的詳細分析:

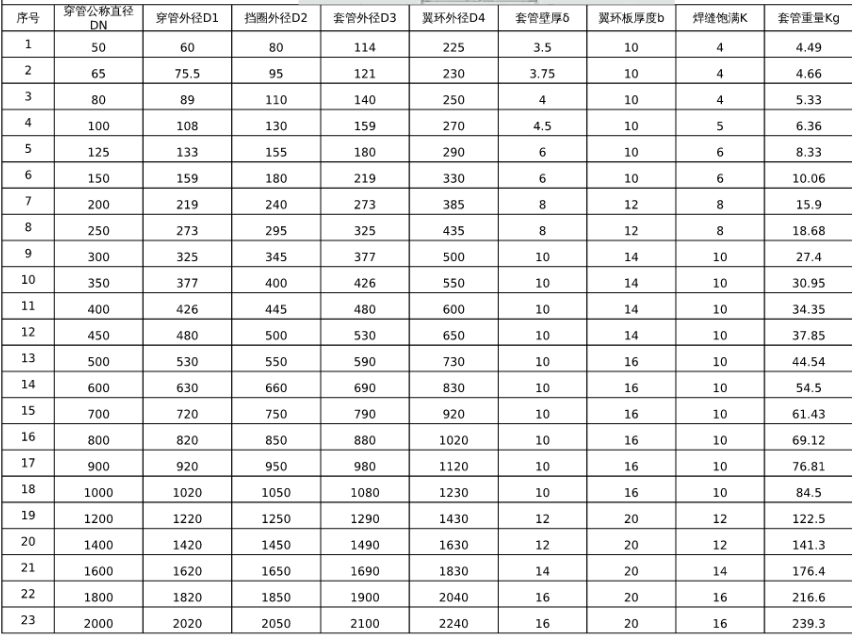

防水套管規格和穿管直徑對照表

一、柔性防水套管與管道管徑的匹配原則

1. 公稱直徑與管徑的關系:

• 公稱直徑(DN)是一個用于表示管道、管件等尺寸大小的標準化數值,它并不完全等于管道的實際內徑或外徑,而是用于確定管道及其附件的規格和尺寸。

• 柔性防水套管的規格也通常以公稱直徑來表示,并據此選擇合適的尺寸。

2. 匹配原則:

• 為了確保管道能夠順利穿過柔性防水套管,并實現有效的密封,柔性防水套管的直徑通常會比管道的公稱直徑大1~2個規格。

• 例如,對于DN80的管道,可能會選擇DN100或DN125的柔性防水套管;而對于DN200的管道,則可能會選擇DN250的柔性防水套管。

二、柔性防水套管尺寸的具體選擇

1. 根據02s404圖集標準:

• 在該標準中,詳細列出了不同公稱直徑的柔性防水套管的具體尺寸,包括套管的外徑、法蘭壓蓋的內徑、螺栓中心距等。

• 例如,DN80的柔性防水套管的外徑可能為127mm,而DN200的柔性防水套管的外徑則可能為265mm。

2. 實際選擇中的考慮因素:

• 在實際選擇柔性防水套管的尺寸時,除了考慮管道的公稱直徑外,還需要考慮管道的工作壓力、介質特性、安裝方式等因素。

• 如果管道的工作壓力較高或介質具有腐蝕性,可能需要選擇更大尺寸的柔性防水套管以確保安全。

三、柔性防水套管的應用場景

柔性防水套管廣泛應用于建筑、化工、鋼材、飲用水、廢水處理等領域,特別是在需要穿越墻壁或樓板的管道中,柔性防水套管能夠提供有效的防水和密封作用。

柔性防水套管的直徑通常會比所穿越的管道管徑大1~2個規格,具體選擇取決于管道的公稱直徑、工作壓力、介質特性以及安裝方式等因素。在選擇柔性防水套管時,應參考相關的標準規定(如02s404圖集)以確保尺寸匹配和密封效果。同時,也應注意選擇質量**的柔性防水套管產品以確保其使用壽命和防水性能。
