穿屋頂防水套管通常指的是用于管道穿越屋頂時的防水保護裝置。以下是關于穿屋頂防水套管的一些關鍵信息:

1. 分類:

防水套管按結構形式分為柔性防水套管(A/B型)和剛性防水套管(A/B/C型)。柔性防水套管適用于有地震設防要求的地區,管道穿越墻處承受振動和管道伸縮變形,或有嚴密防水要求的構筑物。剛性防水套管適用于管道穿墻處不承受管道震動和伸縮變形的構(建)筑物。

2. 應用:

柔性防水套管一般用于水池或穿內墻,而B型用于穿構(建)筑物外墻。剛性防水套管則多用于地下室等管道需穿墻的位置。

3. 技術參數:

防水套管的規格、設計圖紙、技術參數需嚴格遵守,例如,防水套管的設計尺寸均以毫米計,剛性防水套管適用于鑄鐵管,也適用于非金屬管。柔性防水套管的適用墻厚國標是300mm,但這個尺寸也可以根據工況的實際需求改變。

4. 安裝與封堵:

穿墻處之墻壁,如遇非混凝土時應改用混凝土墻壁,其澆注混凝土范圍,Ⅱ型套管應比翼環直徑(D4)大200mm,而且須將穿屋頂防水套管一次澆固于墻內。穿屋頂防水套管內的填料應緊密搗實。

5. 防水材料:

柔性填料材料包括瀝清、麻絲、聚苯乙烯板、聚氯乙烯泡沫塑料板。密封膏包括聚硫密封膏,聚胺脂密封膏。

6. 標準圖集:

防水套管是根據建筑科學研究院研制設計的S312、02S404標準圖集制造的。

7. 特殊要求:

當迎水面為腐蝕性介質時,可采用封堵材料將縫隙封堵。

8. 混凝土墻厚:

穿管處混凝土墻厚應不小于300mm,否則應使墻壁一邊加厚或兩邊加厚,加厚部分的直徑至少為D5+200。

這些信息提供了穿屋頂防水套管的基本分類、技術參數、安裝要求和使用標準,以確保管道穿越屋頂時的防水性能和結構安全。

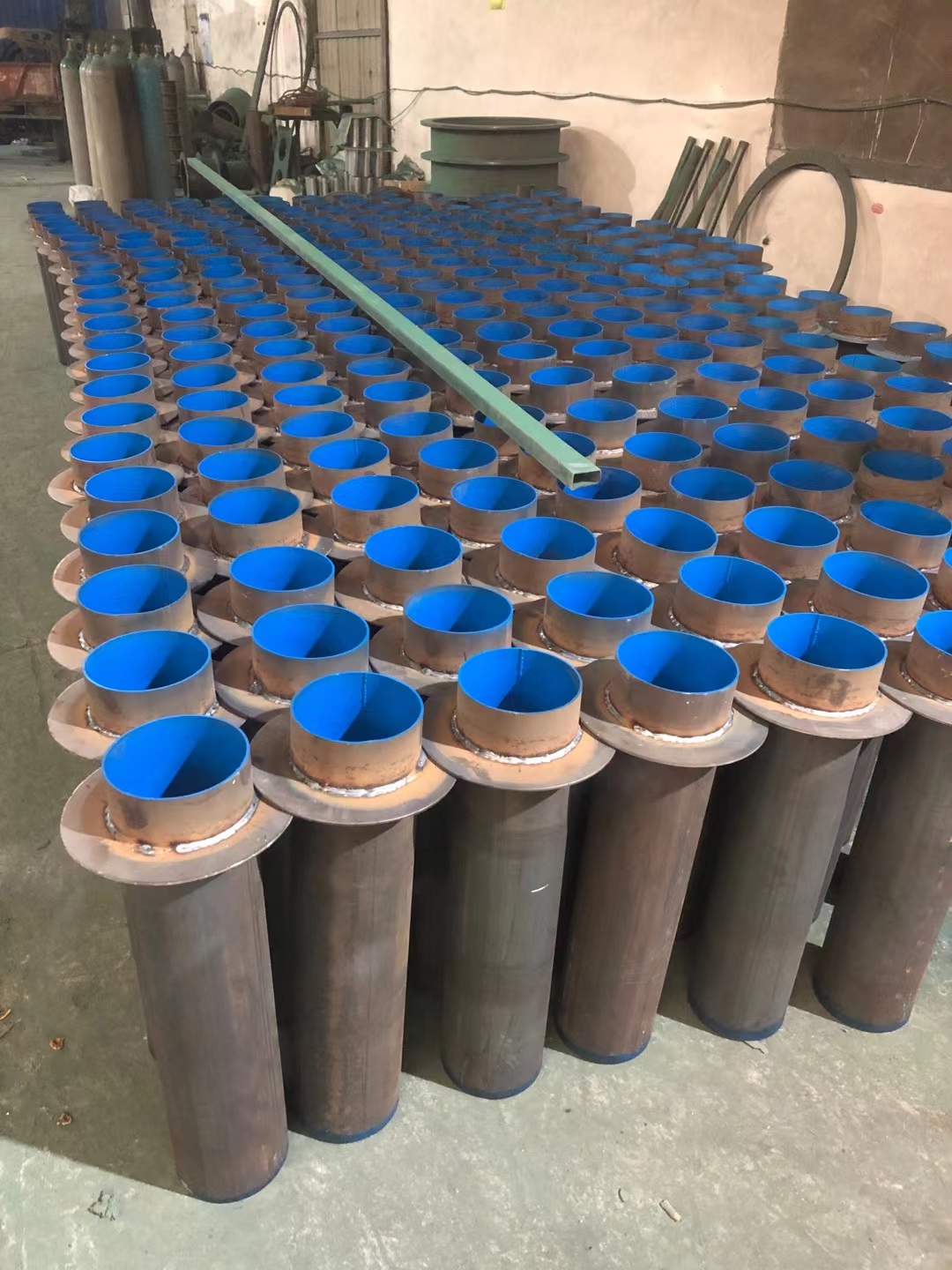

穿屋頂防水套管
