密閉肋套管做法主要是指在人防工程中,為了增強防護結構的密封性能,對抗爆炸和化學攻擊,對穿越防護墻的管道進行特殊處理的方法。具體做法包括:

1. 電氣鋼管密閉肋:

電氣鋼管采用鋼板密閉肋,厚度為3~4mm,鋼板密閉肋應與結構鋼筋焊牢。

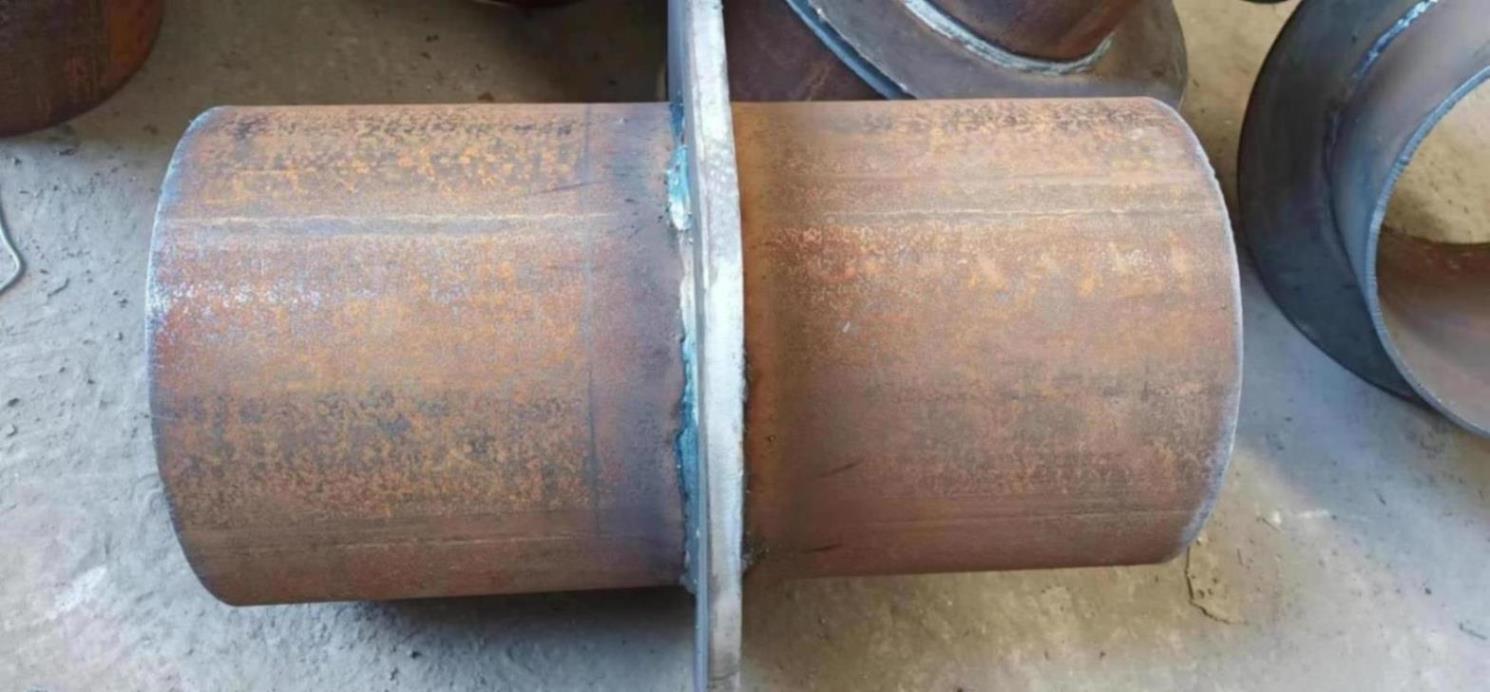

電氣鋼管密閉肋

2. 電氣剛性阻燃塑料管密閉肋:

電氣剛性阻燃塑料管采用相同質材塑料板制作密閉肋,板厚大于5mm。

3. 通風管鋼管密閉肋:

通風管鋼管厚度應不小于3mm,密閉肋厚5～6mm,出墻面長度應為100mm。

4. 防護密閉套管:

穿過人防護結構給水引入管、排水出戶管、通氣管、供油管、消防給水管等,在其穿墻和樓板處應預埋防護密閉套管。給水管、壓力排水管的密閉穿墻短管,采用壁厚大于3mm的熱鍍鋅鋼管,密閉翼環應采用10-12mm的鋼板制作,鋼板要平整,其翼高宜為30-50mm,密閉翼環與密閉穿墻短管的結合部位其焊縫區要求飽滿、均勻、嚴密。

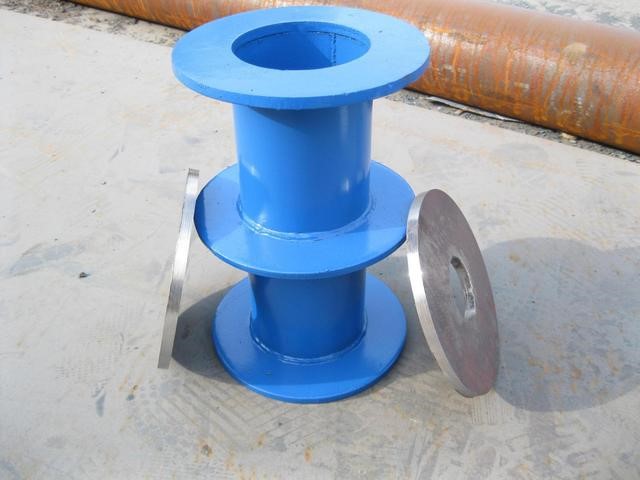

防護密閉肋套管

5. 固定法蘭:

密閉穿墻短管兩端的固定法蘭做法與密閉翼環做法相同,密閉穿墻短管兩端固定法蘭外側要與墻面在同一平面上;密閉翼環應位于墻體厚度的中間,并應與周圍結構鋼筋焊牢,密閉穿墻短管的軸線應與所在墻面垂直。

6. 防護密閉肋:

防護密閉肋主要由一塊鋼板和n條鋼管組成,材質為Q235碳鋼。防護密閉肋主要用于防護密閉門門框墻上的電纜明線穿墻使用,也是用于其他位置電線電纜的防護密閉墻使用。防護密閉肋分A、B、C、D、E型,不同型號由不同數量的鋼管和鋼板組成。

防護密閉肋套管

7. 預埋件安裝:

戰時封堵四周都要預埋鋼板或角鋼框,底部應平該處建筑標高,兩側和頂部預埋鋼板均貼模板內側安裝。臨戰時再將封堵板焊上去。

這些做法的目的是確保在人防工程中,各種管道穿越防護墻時能夠保持良好的密封性能,防止有害氣體和物質的侵入,從而保護人員和設備的安全。
