根據搜索結果,以下是消防柔性防水套管的安裝圖集規范和步驟:

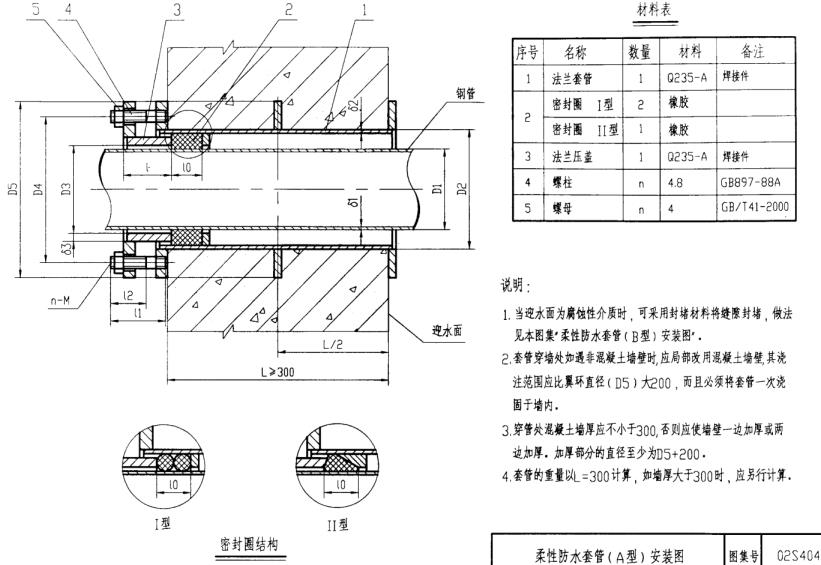

消防柔性防水套管安裝圖

1. 預埋步驟:

   在預埋柔性防水套管之前,需要將法蘭壓蓋、螺絲及密封圈取下,以便管道安裝時使用。

   當主體結構鋼筋綁扎好后,根據施工圖的標高和幾何尺寸確定位置,將柔性防水套管置于鋼筋中,并用三方以上鋼筋夾緊固定焊接在鋼筋網中,確保柔性防水套管不歪斜。

   澆筑前要對套管法蘭上的螺絲孔進行密封保護,防止砂漿灌入影響后期管道安裝。

   預埋完成后,需要對防水套管進行漏水試驗,確保工程質量。

2. 管道安裝:

   管道安裝前,將螺栓全部裝入防水套管法蘭中并緊固。

   管道穿過柔性防水套管時,先將密封圈、法蘭壓蓋套在管道上,并移動至消防柔性防水套管安裝圖預埋位置。

   管道穿過消防柔性防水套管安裝圖到達安裝位置后,將密封圈填入柔性套管和管道的環形間隙,然后放入法蘭壓蓋,使用螺栓固定,螺栓應均勻對稱地擰緊。

   如果消防柔性防水套管安裝圖和管道的環形間隙偏差較大,應在靠近建筑物墻體處設置*要的管道支架或支墩,確保環形間隙均勻,柔性套管法蘭和法蘭壓蓋軸線同心,提高橡膠密封圈的密封性。

3. 注意事項:

   當迎水面為腐蝕性介質時,可采用封堵材料將縫隙封堵,具體做法見02S404國家標準圖集“柔性防水套管(B型)安裝圖”。

   消防柔性防水套管安裝圖穿墻處如遇非混凝土墻壁時,應局部改用混凝土墻壁,其澆注范圍應比翼環直徑(D5)大200mm,并且須將套管一次澆固于墻內。

   穿管處混凝土墻厚應不小于300mm,否則應使墻壁一邊加厚或兩邊加厚,加厚部分的直徑至少為D5+200mm。

   消防柔性防水套管安裝圖的重量以L=300mm計算,如墻厚大于300mm時,應另行計算。

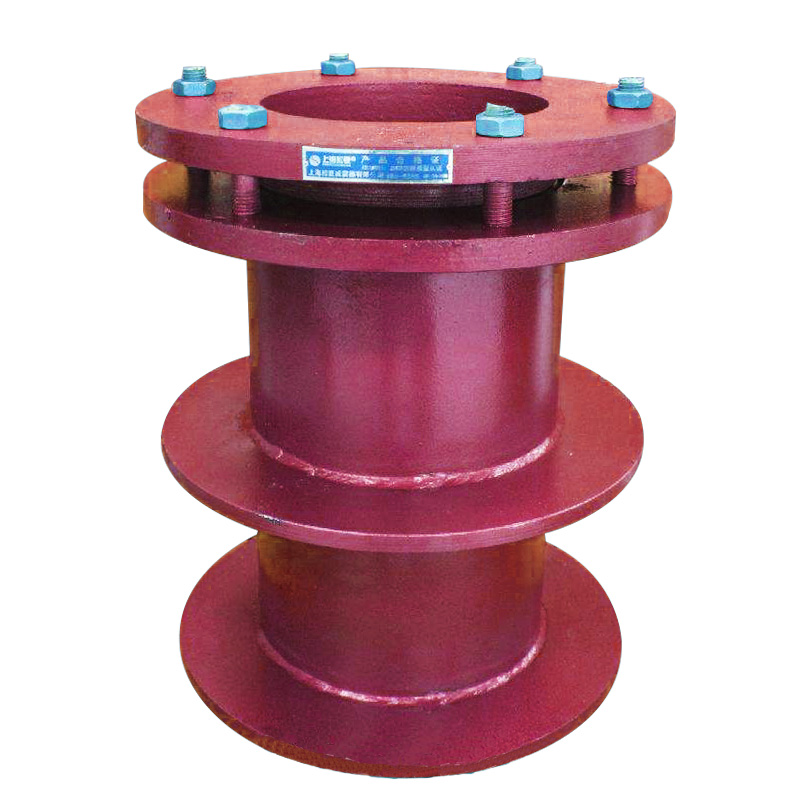

消防柔性防水套管
