防水套管在建筑工程中是常用的管道保護裝置,它可以在管道穿過墻壁或屋頂時,起到保護和密封的作用,防止水、泥沙等雜質進入防水套管內部,從而保護管道的安全運行。為了方便施工過程中的圖紙設計和操作指導,防水套管通常會使用一些特定的圖例符號來進行標識和描述。本文將為您介紹防水套管圖例符號大全,帶您探索防水套管符號的奧秘。

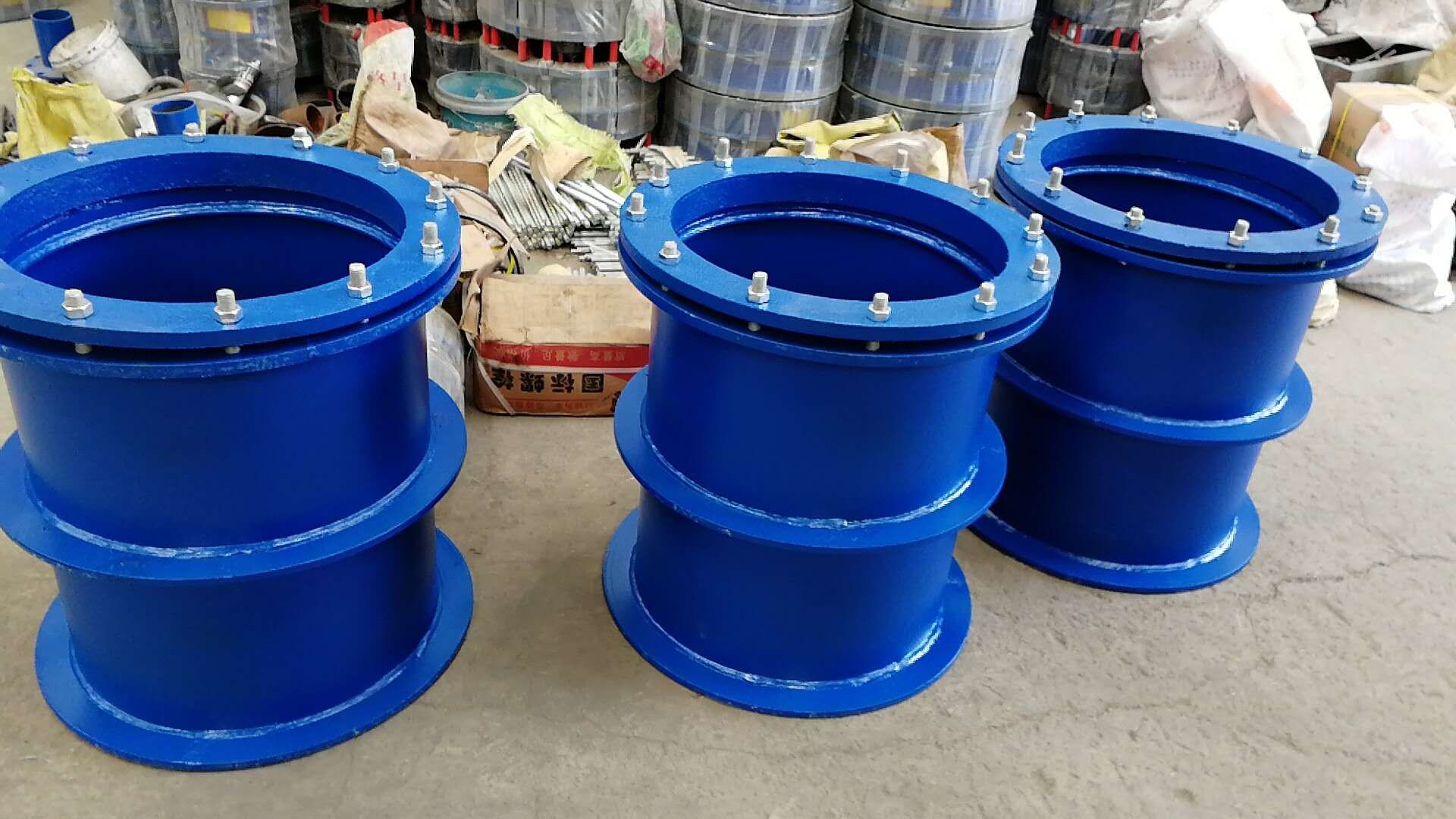

防水套管

一、防水套管圖例符號的作用和意義

建筑工程的施工圖紙中,防水套管通常會使用一些特定的圖例符號來進行標識和描述。這些圖例符號的作用和意義包括以下幾個方面:

區分不同類型的防水套管:

不同類型的防水套管在圖紙中可以使用不同的圖例符號進行區分,方便施工人員進行識別和操作。

表示防水套管的方向:

防水套管的方向通常會在圖紙中用特定的圖例符號進行標識,以指導施工人員正確安裝防水套管。

表示防水套管的連接方式:

防水套管的連接方式通常會在圖紙中用特定的圖例符號進行標識,以指導施工人員正確連接防水套管與管道。

表示防水套管的規格和尺寸:

防水套管的規格和尺寸通常會在圖紙中用特定的圖例符號進行標識,以指導施工人員選擇正確的防水套管進行安裝。

不銹鋼板防水套管:

通常用“*”符號表示,表示防水套管為不銹鋼板材質。

鋼質防水套管:

通常用“$”符號表示,表示防水套管為鋼質材質。

防水套管連接:

通常用箭頭和連接符號組成的符號表示,如“→”,表示防水套管與管道的連接方式。

防水套管規格:

通常用數字和字母組成的符號表示,如“DN100”,表示防水套管的規格和尺寸。

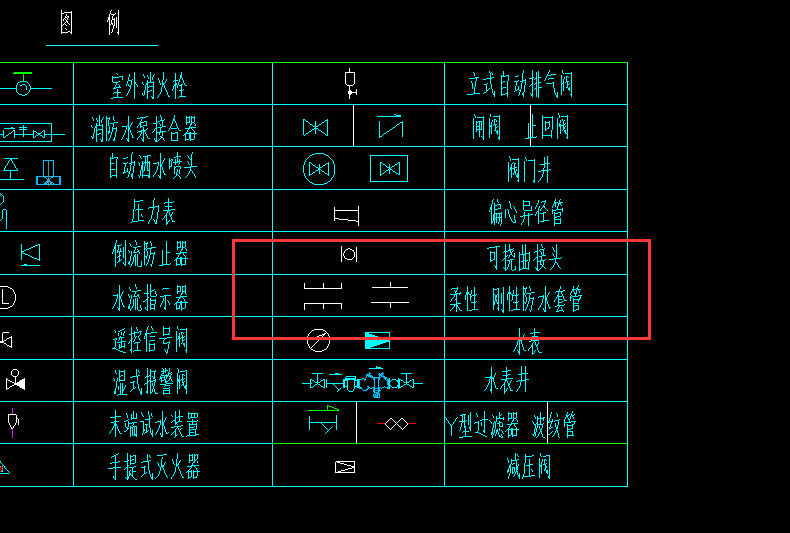

防水套管圖紙圖例符號

二、如何識別和理解防水套管圖例符號

理解防水套管圖例符號的過程中,需要掌握以下幾個方面:

查看圖紙說明:

施工圖紙中,通常會有一個圖紙說明,詳細介紹了防水套管圖例符號的含義和使用方法。

防水套管圖例符號大全對于建筑工程中的管道保護和密封具有重要的作用和意義。施工人員需要掌握和理解這些符號的含義和使用方法,從而正確地安裝和使用防水套管,確保管道的安全運行。防水套管生產廠家也需要不斷提高產品質量和技術水平,以滿足不斷增長的市場需求。
